第 6 课:Shared Memory 布局与异步流水

参考答案版:包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能:安排 global→shared→register 多 stage 流水,并解释 fence/wait/barrier 的正确顺序。

通过必须同时满足:

  • 独立补齐本课唯一的代码填空题,并通过给定检查;
  • 三个问答题均说明因果链,而不是只报术语;
  • 能指出至少一个正确性边界和一个性能取舍;
  • 总分不低于 8/10,且没有一票否决级概念错误。

前置关系

  • 课程前置:CUDA 线程模型、GEMM、C++ 模板基础
  • 本课在路线中的作用:GEMM mainloop 用 shared memory 缓冲 A/B tile;多 stage 让下一 tile 的加载与当前 tile 的 MMA 重叠。

核心心智模型

1. 它是什么,解决什么问题

多阶段共享内存异步流水线(Multi-Stage Shared Memory Asynchronous Pipeline) 是现代 GPU(Ampere、Ada、Hopper)彻底打破“冯·诺依曼访存墙”、实现 Tensor Core 极限算力满载的核心生命线。

传统同步 GEMM 的停滞危机 vs. 异步环形流水(结合图 6-1 与图 6-2): - 串行等待的算力暴跌:在早期 GPU 编程中,循环遵循“读取 Tile →\to 同步等待 →\to MMA 矩阵乘 →\to 同步等待”的串行模式。由于全局显存(HBM)的访问延迟高达 200~400 个时钟周期,计算单元在等待显存数据的漫长周期内完全处于冻结饥饿状态,硬件算力利用率极低; - 异步拷贝引擎(cp.async,图 6-1):

异步拷贝流水图

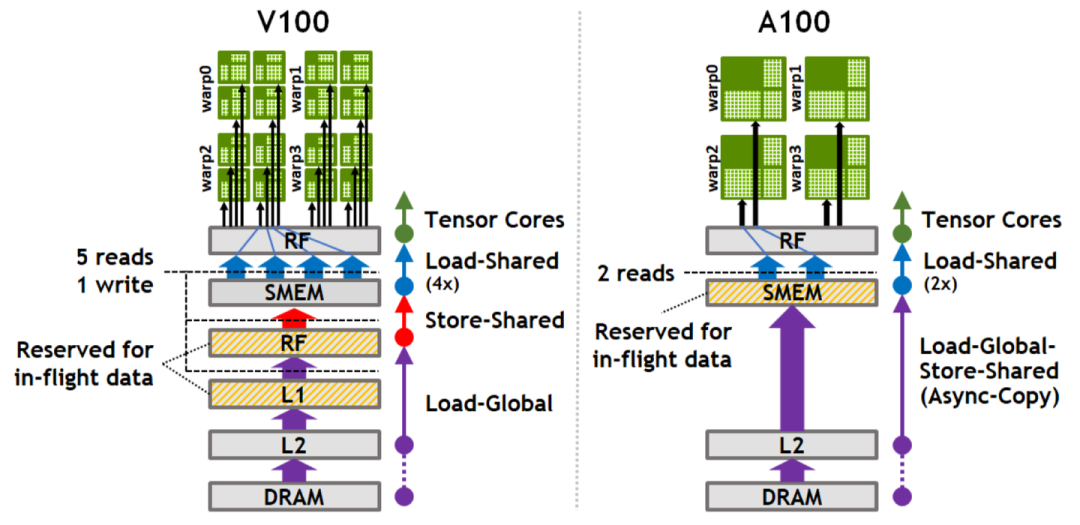

图 6-1:cp.async 异步拷贝原理(图源自 NVIDIA Ampere 白皮书)

Ampere 引入了硬件级异步拷贝引擎。它允许线程仅发射拷贝指令,由显存控制器后台直接将 HBM 数据写入片上 Shared Memory,全程彻底绕过通用寄存器(Zero Register Overhead); - 环形流水线(Circular Buffer Pipeline,图 6-2):

sequenceDiagram
    autonumber
    participant Stage0 as SMem Stage 0
    participant Stage1 as SMem Stage 1
    participant MMA as Tensor Core 计算

    Note over Stage0,MMA: 异步多阶段双缓冲/多缓冲流水
    Stage0->>Stage0: 异步加载第 k 步数据 (cp.async)
    Stage0->>MMA: 读取第 k 步数据并执行矩阵乘
    Stage1->>Stage1: 同时异步预取第 k+1 步数据
    MMA-->>Stage0: 计算完毕释放 Stage 0
    Stage1->>MMA: 立即计算第 k+1 步,计算完全隐藏数据传输

图 6-2:Ampere/Hopper 多级异步环形流水线(Circular Pipeline)执行流

将共享内存划分为 SS 个环形阶段(Stages)。在当前时钟周期计算 Stage kk 的同时,硬件已在后台并行预取 Stage k+1,…,k+S−1k+1, \dots, k+S-1 的数据,使显存传输延迟被计算时间完全掩盖。

2. 它如何工作(结合图 6-1 与图 6-2)

CUTLASS 主循环采用标准的三阶段异步软件流水(Software Pipelining):

  1. 序幕预取阶段(Prologue / Pipeline Fill):
    • 在进入计算主循环之前,线程连续向硬件下发 S−1S-1 个 Tile 的全局加载请求,分别填入 Shared Memory 的 Stage 0…S−20 \dots S-2;
    • 每轮预取通过 cp.async.commit_group 绑定为一个独立的硬件事务组(Group);
  2. 稳态循环流水阶段(Steady-State Mainloop):
    • 等待就绪:调用 cp.async.wait_group<S-2>。硬件仅阻塞等待最老的一个 Stage 加载完成,其余后续 Stage 仍在后台异步传输;
    • 可见性屏障:执行 __syncthreads() 或异步事务栅障(mbarrier.try_wait),确保该 Stage 物理数据对当前 Block 全体线程完全可见;
    • 预取下一轮:调用 cp.async 发射第 k+S−1k + S - 1 步的数据搬运,写入环形缓冲区的下一个空闲槽位,调用 commit_group;
    • 重叠计算:将当前已就绪的 Stage kk 数据读入寄存器,全速发射 Tensor Core MMA 计算指令。数据传输与矩阵乘加在硅片上完全物理并发!
  3. 尾声收口阶段(Epilogue / Pipeline Drain):
    • KK 维数据全部加载完毕后,依次等待并清空环形缓冲区中残留的最后几个 Stage,累加出最终完整的输出矩阵。

3. 正确性条件与常见误区

  1. 写后读(RAW)与读后写(WAR)双向冒险:
    • RAW 冒险:未等待 cp.async 事务组完成就强行读取 Shared Memory,会读出未初始化的显存随机脏数据;
    • WAR 冒险:在当前 Stage 的 MMA 计算完全结束之前,过早发起新的 cp.async 覆写该阶段内存,会导致计算中的线程读到未来时刻的新数据;
  2. 栅障作用域的聚合一致性:
    • 栅障指令必须在整个 CTA 范围内严格对齐。绝不能在存在线程分流的分支语句内部调用同步,否则会导致硬件屏障计数器永久无法归零而死锁。

4. 性能与工程取舍(流水级数与 Occupancy 权衡)

  1. 最小流水级数(Minimum Stages)的物理推导:
    • 设全局内存加载延迟为 TcopyT_{\text{copy}}(通常约为 300 cycles),单个 Tile 的 Tensor Core 计算耗时为 TcomputeT_{\text{compute}};
    • 若要完全隐藏显存加载延迟,在流水线中并发飞行的预取批次必须满足: In-flight Stages≥⌈TcopyTcompute⌉\text{In-flight Stages} \ge \left\lceil \frac{T_{\text{copy}}}{T_{\text{compute}}} \right\rceil
    • 加上当前正在被 MMA 计算占用的 1 个 Stage,实现零气泡流水所需的总阶段数为: Smin=⌈TcopyTcompute⌉+1S_{\text{min}} = \left\lceil \frac{T_{\text{copy}}}{T_{\text{compute}}} \right\rceil + 1
  2. Stage 激增带来的“Occupancy 坍塌”陷阱:
    • 共享内存总消耗量随 Stage 数呈线性严格增长:SMEM=S×(SizeA+SizeB)×sizeof(T)\text{SMEM} = S \times (\text{Size}_A + \text{Size}_B) \times \text{sizeof}(T);
    • 若从 2-stage 盲目增加到 5-stage,单 Block 的 SMEM 占用可能从 40 KB 暴涨至 100 KB。单个 SM 允许驻留的活跃 Block 数量可能从 4 个骤降至 1 个;
    • 当 SM 仅剩 1 个活跃 Block 时,一旦遭遇任何未预期的 Cache Miss,Warp 调度器将失去任何备用线程束来掩盖延迟,算子整体耗时反而成倍恶化!

具体演示:流水线阶段配比与延迟掩盖演算

设某 GPU 体系下,一个 Tile 的全局显存拷贝延迟 Tcopy=300 周期T_{\text{copy}} = 300\text{ 周期},单个 Tile 的 Tensor Core MMA 运算时间 Tcompute=120 周期T_{\text{compute}} = 120\text{ 周期}:

  • 流水级数测算: ⌈300120⌉=⌈2.5⌉=3 个预取阶段\left\lceil \frac{300}{120} \right\rceil = \lceil 2.5 \rceil = 3 \text{ 个预取阶段} 加上当前正在参与计算的 1 个阶段,最低所需总阶段数为: S=3+1=4 StagesS = 3 + 1 = 4 \text{ Stages}

  • 稳态执行微观时序图:

    • 周期 0 ~ 120:MMA 计算 Stage 0;硬件在后台同时传输 Stage 1(进度 120/300)、Stage 2(进度 0/300)、Stage 3(新发射);
    • 周期 120 ~ 240:MMA 计算 Stage 1;硬件后台传输 Stage 2、Stage 3、Stage 4;
    • 周期 240 ~ 360:MMA 计算 Stage 2;
    • 因果结论:只要始终维持 4 个 Stage 环形流转,每次 MMA 计算完成时,下一个 Stage 的数据都恰好已经在片上 Shared Memory 准备就绪,计算引擎实现 100% 无气泡满载运行。

实践任务:唯一代码填空题

补齐覆盖 copy 延迟所需的最小 stage 数(包含正在计算的一 stage)。

规则:只能修改 TODO/______ 所在位置;不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code
def minimum_stages(copy_cycles, compute_cycles):
    """两个参数必须为正整数。"""
    # TODO:只补齐下面这个表达式。
    return ______

assert minimum_stages(300,120) == 4
assert minimum_stages(120,120) == 2
assert minimum_stages(1,120) == 2

检查方法

运行本单元格;所有 assert 必须通过。另手工构造一个边界输入,解释预期结果。

提交时请给出:补齐后的代码、实际运行输出(环境不可用时注明“仅静态审查”)以及对失败用例的解释。

Q1

不要背定义:请从输入、状态变化和输出三个阶段解释“Shared Memory 布局与异步流水”的工作机制。

你的答案:

Q2

只增加 stage 数而不检查 shared-memory occupancy,为什么可能变慢?

你的答案:

Q3

在 profiler 中看到 memory dependency stalls,如何区分 stage 不足与访存不合并?

你的答案:

评分与通过规则

  • 代码 4 分:正常输入 2 分,边界输入 1 分,解释实现 1 分;
  • Q1~Q3 各 2 分;
  • 一票否决:结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求:概念区域 → 具体方向 → 关键局部 → 完整答案。

参考答案(仅 answer 分支)

先完成题目再核对。即使代码一致,也要能解释关键步骤,并尝试更换一个输入规模。

Code
def minimum_stages(copy_cycles, compute_cycles):
    """两个参数必须为正整数。"""
    # 参考实现:表达式直接对应上文不变量。
    return (copy_cycles + compute_cycles - 1) // compute_cycles + 1

assert minimum_stages(300,120) == 4
assert minimum_stages(120,120) == 2
assert minimum_stages(1,120) == 2

Q1 参考答案

  1. 输入阶段(Prologue Multi-Stage Pipeline Priming):
    • 在启动 GEMM 计算之前,算法在序幕阶段(Prologue)向硬件异步拷贝引擎发射连续 S−1S-1 个 Tile 的全局内存加载指令;
    • 硬件直接发起 cp.async,将数据从 HBM 批量注入片上环形共享内存的 Stage 0∼S−20 \sim S-2 槽位中,全程不占用通用寄存器;
  2. 状态变化阶段(Steady-State Overlapped Execution):
    • 异步消费等待:主循环每轮迭代调用 cp.async.wait_group<S-2>,仅同步等待最早发射的一个 Stage 加载完毕,并通过屏障保证该 Stage 数据在片上对所有线程可见;
    • 物理并发推进:线程一方面向后台下发下一轮的异步预取请求(Stage k+S−1k + S - 1),另一方面直接从已就绪的 Stage kk 中加载操作数切片,全速发射 Tensor Core MMA 计算指令。数据传输延迟在时钟周期级别被纯粹的计算时间完全吸收;
    • 缓冲区槽位轮转:计算完成后,释放当前 Stage kk,指针沿环形拓扑向前滚动;
  3. 输出阶段(Pipeline Drain & Epilogue Store):
    • 当全局收缩维度遍历完毕后,流水线进入尾声,清空并在寄存器中累加最后几个飞行中的 Stage 数据,最终将累加结果合并写回输出显存。

Q2 参考答案

若脱离硬件资源容量限制,盲目增加 Stage 级数(例如由 3-Stage 增加到 6-Stage),很可能导致整体性能严重劣化,原因在于触发了共享内存引发的 Occupancy 坍塌(Occupancy Collapse):

  1. 共享内存容量的线性挤压:
    • 单 Block 所需的共享内存容量随 Stage 数量呈严格线性比例膨胀: SMEM Total=S×(Mtile×Ktile+Ktile×Ntile)×sizeof(T)\text{SMEM Total} = S \times (M_{\text{tile}} \times K_{\text{tile}} + K_{\text{tile}} \times N_{\text{tile}}) \times \text{sizeof}(T)
    • 以 NVIDIA Ampere A100 为例,单个 SM 的用户可用共享内存上限为 164 KB;
    • 若 S=3S=3 时单 Block 占用 48 KB SMEM,则单个 SM 能够并发驻留 ⌊164/48⌋=3\lfloor 164 / 48 \rfloor = 3 个活跃 Block,提供了充裕的并发 Warp 来掩盖各种偶发停顿;
    • 一旦将 Stage 提高到 S=6S=6,单 Block 占用暴涨至 96 KB,单个 SM 只能物理容纳 ⌊164/96⌋=1\lfloor 164 / 96 \rfloor = 1 个活跃 Block!SM 理论 Occupancy 当场腰斩;
  2. 延迟隐藏能力的彻底丧失:
    • 当单 SM 仅剩 1 个活跃 Block 时,一旦该 Block 遭遇指令 Cache Miss、全局同步栅障等待或分支发散,SM 的 Warp 调度器将没有任何其他就绪的 Warp 可供切换;
    • 尽管异步拷贝的预取深度变深了,但硬件核心在遇到突发微架构停顿时陷入绝对空转,算子的端到端执行延迟反而急剧飙升。

Q3 参考答案

在 Nsight Compute (NCU) 性能分析器中,当看到突出的“Memory Dependency Stalls”(内存依赖停顿)时,区分究竟是“流水线 Stage 深度不足”还是“全局访存未合并”必须依靠显存传输扇区利用率与流水线飞行队列的交叉对比:

  1. 第一诊断维度:显存扇区利用率(DRAM Sector Utilization / Coalescing Efficiency):
    • 审查指标:dram__sectors_read.sum 与算法请求总字节数的比率,或者 l1tex__t_sectors_pipe_lsu_mem_global_op_ld 与 requests 的比值;
    • 若为访存不合并(Uncoalesced Access): 该比值显著偏低(例如相邻线程访问跨度很大,导致每个 32 字节扇区只读取了 4 字节有效数据,扇区有效利用率仅 12.5%~25%)。此时显存总线充斥着碎片化的事务,实际搬运的物理字节数远超理论请求量,说明根本瓶颈在于地址映射不连续,增加 Stage 完全无济于事;
  2. 第二诊断维度:Warp 停顿状态与异步队列饱和度(Pipeline Queue Saturation):
    • 审查指标:Warp State Statistics 中的 Stall Long Scoreboard、Stall Wait 比例,以及 cp.async 飞行事务组队列深度;
    • 若为 Stage 不足(Pipeline Starvation): 显存扇区利用率达到近乎 100%(即每次读入都是完美对齐的 128 字节合并传输),但 Warp 却长期停顿在等待内存加载结果的同步屏障上(Stall Wait 极高),且异步队列经常处于清空断流状态。这证明内存合并完美,但由于 Stage 级数太浅,数据往返延迟无法被计算完全掩盖,此时正是增加 Stage 级数的标准指征。

参考资料

资料用于建立事实基线;面试回答仍需用自己的语言组织。
