第 2 课：CuTe Layout：Shape、Stride 与坐标映射

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：读写 shape:stride，手算坐标到线性索引，并识别 layout 的余域与别名。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：CUDA 线程模型、GEMM、C++ 模板基础
本课在路线中的作用：CuTe Layout 是坐标到整数索引的函数，由层级 Shape 和 Stride 组合；它描述映射，不拥有内存。

核心心智模型

1. 它是什么，解决什么问题

CuTe Layout（布局代数） 是 CUTLASS 3.x 的数学基石与核心抽象。它彻底重构了高性能 CUDA 编程中“张量数据在内存与寄存器中如何排布”的认知体系。

传统 CUDA 编程的坐标地狱 vs. CuTe 布局代数（结合图 2-1 与图 2-2）： - 传统指针黑魔法的痛点：在手写 CUDA 代码时，开发者充斥着类似 ptr[b * stride_b + m * lda + n] 这样散落且易错的手工一维偏移量计算。一旦遇到行主序、列主序对调、跨步填充（Padding）或分块转置，整个内核中的索引宏与硬编码偏移就会彻底失控； - CuTe 的纯函数定义：Layout 是一个纯数学函数映射： $f: \text{Domain (多维逻辑坐标)} \to \text{Codomain (一维线性物理偏移)}$ 由形状元组（Shape）与步长元组（Stride）精确配对组合而成： $\text{Layout} = (\text{Shape}, \text{Stride})$ ；

内存所有权完全解耦：Layout 自身不占用任何实际物理显存，也不拥有内存所有权；它只是一个编译期元数据对象。CuTe 的张量（Tensor）概念就是“数据指针（Engine）+ 布局（Layout）”的简洁绑定：make_tensor(ptr, layout)。

2. 它如何工作（结合图 2-1 与图 2-2）

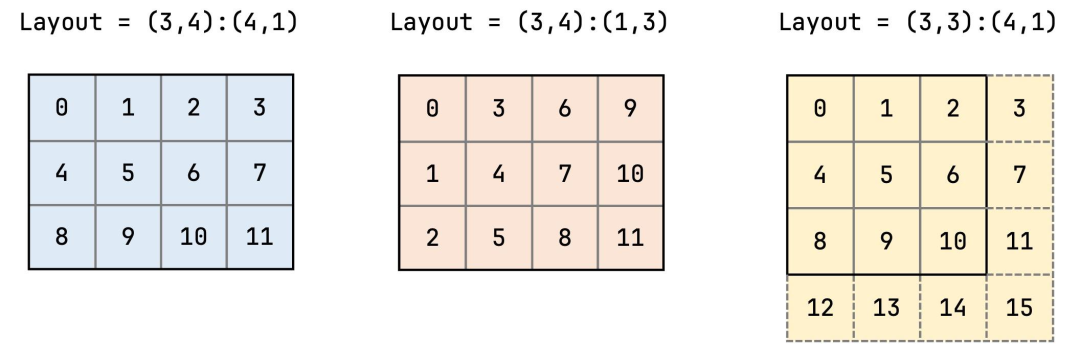

图 2-1：CuTe Layout 核心代数：Shape、Stride 与多维逻辑坐标到一维内存物理偏移的映射

flowchart LR
    Coord["逻辑坐标 (m, n)"] --> InnerProduct["坐标与步长做代数内积: offset = m * stride_m + n * stride_n"]
    InnerProduct --> MemOffset["物理内存一维下标 1D Pointer Offset"]
    MemOffset --> Memory["高效定位全局显存或共享内存单元"]

图 2-2：CuTe 核心代数坐标变换与内存地址计算流水

CuTe Layout 将多维坐标映射到一维物理地址的通用代数内积流程：

基础二维映射：
- 设布局定义为 (M, N) : (sM, sN)；
- 逻辑坐标输入为 $(m, n)$ ，其中 $0 \le m < M, \ 0 \le n < N$ ；
- 输出的物理线性偏移量计算为： $\text{offset} = m \cdot sM + n \cdot sN$
主序性（Majorness）的步长表现：
- 列优先（Column-Major）：Shape = (M, N), Stride = (1, M)。第 0 维（行坐标）步长为 1，相邻行物理连续；
- 行优先（Row-Major）：Shape = (M, N), Stride = (N, 1)。第 1 维（列坐标）步长为 1，相邻列物理连续。
分层嵌套形状（Hierarchical / Nested Layout）：
- Shape 和 Stride 可以是任意递归嵌套的 Tuple，例如： $\text{Shape} = ((4, 8), 16), \quad \text{Stride} = ((1, 4), 32)$
- 这允许开发者将“Warp 内部 32 线程的 $4 \times 8$ 排布”与“跨 Warp 的外层维度”在同一个强类型 Layout 中直接层级组合，彻底消除了手工多层下标折算的工程复杂度。

3. 正确性条件与常见误区

size 与 cosize 的致命混淆（显存越界重灾区）：
- size(Layout)：定义域中逻辑元素的总个数，即 $\prod \text{shape}_i$ ；
- cosize(Layout)：值域中实际覆盖的一维物理内存跨度大小，即 $\max_{c \in \text{Domain}} f(c) + 1$ ；
- 致命误区：在带步长跨步（Padded/Strided）的张量中，cosize 远远大于 size！若错误地按照 size() * sizeof(T) 去 cudaMalloc 分配显存，一旦访问边界坐标，就会直接发生非法显存越界段错误（cudaErrorIllegalAddress）；
别名（Aliasing）与非单射映射：
- 当某维度的 Stride 设为 0 时（广播操作），多个不同的逻辑坐标会映射到同一个物理内存位置；在只读场景下合法，但在并行写回输出时会导致严重的并发写覆写冲突。

4. 性能与工程取舍

静态编译期常量（Int<N>）vs. 动态运行时维度：
- 若使用 cute::Int<M>{} 定义静态编译期常数，C++ 编译器会展开所有乘加运算，将步长乘法完全优化为移位指令或单周期地址计算，并在编译期通过模板元编程证明不存在越界与 Bank 冲突；
- 若引入动态运行时维度，灵活性提升，但编译器无法进行代数化简（Algebraic Simplification），会引入额外的运行时乘法指令与寄存器开销。

具体演示：行主序 vs. 列主序及 Padded Layout 手算对验

考虑形状为 $2 \times 3$ 的矩阵（行数 $M=2$ ，列数 $N=3$ ）：

行优先布局（Row-Major）：
- 定义：layout = make_layout(make_shape(2, 3), make_stride(3, 1))；
- 坐标 $(m=1, n=2)$ （第 1 行第 2 列）： $\text{offset} = 1 \times 3 + 2 \times 1 = 5$
- 逻辑大小 size = 2 * 3 = 6，物理跨度 cosize = 1 * 3 + 2 * 1 + 1 = 6（紧凑映射，size == cosize）。
带列填充的布局（Padded Strided Layout）：
- 假设为满足 128 字节硬件对齐，将每行的有效 3 列填充到 8 个槽位：
- 定义：layout_padded = make_layout(make_shape(2, 3), make_stride(8, 1))；
- 坐标 $(m=1, n=2)$ 的线性地址： $\text{offset} = 1 \times 8 + 2 \times 1 = 10$
- 逻辑元素数 size = 2 * 3 = 6 个，但实际内存最大占用跨度为： $\text{cosize} = (1 \times 8 + 2 \times 1) + 1 = 11 \text{ 个元素}$
- 此时必须严格分配至少 11 个元素的物理显存，否则末尾元素写入必然越界崩溃。

实践任务：唯一代码填空题

补齐 row-major CuTe layout 的 stride。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

%%writefile /tmp/cute_layout.cu
#include <cute/layout.hpp>
using namespace cute;

int main() {
  auto layout = make_layout(make_shape(Int<2>{}, Int<3>{}),
                            make_stride(______, ______));
  static_assert(decltype(layout(Int<1>{}, Int<2>{}))::value == 5);
}

检查方法

在配置 CUTLASS include 路径后用 nvcc 编译；无环境时手算 6 个坐标映射并检查无别名。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“CuTe Layout：Shape、Stride 与坐标映射”的工作机制。

你的答案：

Q2

把 size 当作实际占用地址范围会在哪种 stride 下出错？

你的答案：

Q3

如何用 layout 表示 batch 维有 padding 的矩阵？

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

%%writefile /tmp/cute_layout.cu
#include <cute/layout.hpp>
using namespace cute;

int main() {
  auto layout = make_layout(make_shape(Int<2>{}, Int<3>{}),
                            make_stride(Int<3>{}, Int<1>{}));
  static_assert(decltype(layout(Int<1>{}, Int<2>{}))::value == 5);
}

Q1 参考答案

输入阶段（Hierarchical Coordinate Parsing）：
- 调用者向 Layout 函数传入一个或一组逻辑坐标。坐标可以是标量整数、也可以是嵌套元组（如 (m, n) 或 ((w_m, t_m), n)）；
- Layout 内部通过强类型代数检查该逻辑坐标是否落在自身定义的几何空间（Domain，即 Shape 所界定的范围）之内；
状态变化阶段（Algebraic Dot-Product Evaluation）：
- Layout 对输入的多维坐标向量与预设的步长向量（Stride）执行代数内积折叠运算；
- 若 Shape/Stride 包含分层嵌套结构（Nested Tuple），CuTe 递归展开各级子元组，将局部的子分块坐标（如 Warp 内线程号与寄存器编号）逐级投射配平，最终线性折叠为一个统一的整数标量；
输出阶段（Physical Offset Generation）：
- 函数返回唯一确定的 1D 线性物理偏移量（Offset）；
- 该偏移量直接与底层原始数据指针（Data Pointer）相加，索引物理显存（Global Memory）、片上共享内存（SMem）或寄存器文件（Register File）中的目标物理槽位。

Q2 参考答案

若将 size(layout)（定义域逻辑元素数）等同于实际物理显存占用范围，在非紧凑跨步布局（Non-compact / Padded / Strided Layout）下会发生灾难性的显存越界崩溃：

显存越界写入的典型场景（Padded 行/列对齐）：
- 考虑形状为 $M=4, N=4$ 的矩阵，为保证硬件 128 字节对齐，将行跨度（Leading Dimension）填充为 8（即物理上一行占 8 个元素槽位，后 4 个为 Padding 虚槽）；
- 该布局定义为：Shape = (4, 4), Stride = (8, 1)；
- 逻辑大小 size(layout) = 4 * 4 = 16；
- 但访问右下角边界坐标 $(m=3, n=3)$ 时，映射出的物理偏移为： $\text{offset} = 3 \times 8 + 3 \times 1 = 27$
- 此时实际所需的连续物理地址跨度为 cosize(layout) = 28；
毁灭性后果：
- 若分配显存时错误执行 cudaMalloc(&ptr, size(layout) * sizeof(float))，仅分配了 16 个浮点数（64 字节）空间；
- 一旦 Kernel 写入坐标 $(3, 3)$ ，它会向偏移量为 27 的地址（第 108 字节处）强行写入数据，直接踩踏相邻内存，触发硬件 cudaErrorIllegalAddress 崩溃或不可逆的数据静默破坏；
- 铁律：分配物理显存与共享内存时，必须严格使用 cosize(layout) * sizeof(T)，绝不能使用 size(layout)。

Q3 参考答案

在处理带有 Batch 维度且行间、Batch 间存在内存对齐填充（Padding）的 3D 张量时，CuTe Layout 能够以极度优雅的方式通过 Stride 显式建模：

张量几何与物理参数定义：
- 逻辑有效维度：矩阵行数为 $M$ ，列数为 $N$ ，Batch 大小为 $B$ （逻辑形状 Shape = (M, N, B)）；
- 物理填充参数：
  - 列为行主序连续存储，相邻列步长为 $1$ ；
  - 每一行有效宽度为 $N$ ，但为了对齐硬件 Cache Line 填充为 $P$ （即行 Leading Dimension 步长为 $P$ ，其中 $P \ge N$ ）；
  - 每一个完整的 2D 矩阵实际占用空间为 $M \times P$ ，但为了满足页对齐或跨 Block 对齐，各个 Batch 矩阵之间的跨度填充为 $S$ （即 Batch Stride 步长为 $S$ ，其中 $S \ge M \times P$ ）；

CuTe 布局构造：

auto padded_batch_layout = make_layout(
    make_shape(M, N, B),
    make_stride(P, 1, S)
);

坐标映射解析：
- 对任意样本的任意逻辑坐标 $(m, n, b)$ ，其物理偏移计算公式由 Layout 自动解算： $\text{offset}(m, n, b) = m \cdot P + n \cdot 1 + b \cdot S$
- 核心优势：业务算法代码中可以完全保持纯粹的 $(m, n, b)$ 逻辑坐标表达，所有的硬件对齐、跨步填充细节全部被无侵入地封装在 Layout 的 Stride 元组中，实现了算法逻辑与物理排布的完美解耦。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。

← 上一课
第 1 课：GPU 层级、Tensor Co… 下一课 →
第 3 课：CuTe Tensor、视图与线…
