第 1 课：GPU 层级、Tensor Core 与算术强度

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：把 thread/warp/CTA/SM 与 CUTLASS 的 threadblock/warp/instruction tiling 对齐，并用 roofline 判断优化方向。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：CUDA 线程模型、GEMM、C++ 模板基础
本课在路线中的作用：CUTLASS 是分层组合的 GEMM/卷积模板库，CuTe 用 layout algebra 描述数据与线程映射；Tensor Core 是 warp 协作矩阵指令而非单线程单元。

核心心智模型

1. 它是什么，解决什么问题

CUTLASS（CUDA Templates for Linear Algebra Subroutines） 是 NVIDIA 开源的高性能 CUDA C++ 模板抽象库，其 3.x 版本引入了 CuTe（C++ Layout Algebra） 体系。它专为榨干 Volta、Turing、Ampere、Ada、Hopper 以及 Blackwell 各代 GPU 的 Tensor Core 极限算力而生。

GPU 硬件的深层物理矛盾与解决之道（结合图 1-1 与图 1-2）： - 算力与显存带宽的万倍鸿沟：以 NVIDIA H100 为例，BF16 稠密矩阵算力峰值接近 $1000 \text{ TFLOPS}$ ，而 HBM3 显存带宽仅为 $3.35 \text{ TB/s}$ 。若每个乘加指令都需要从 HBM 提取操作数，硬件算力利用率将不足 1%； - 存储金字塔与分层复用（图 1-2）：

flowchart TD
    subgraph MemHierarchy["GEMM 算术强度三级访存层次"]
        GMEM["全局显存 HBM: 容量大 (80GB+), 带宽约 2~3 TB/s"] -->|加载分块 Tile| SMEM["共享内存 SMem: 容量中 (200KB+/SM), 带宽约 15~20 TB/s"]
        SMEM -->|加载矩阵片段 Fragment| RF["寄存器文件 RF: 容量小 (~64K 寄存器/SM), 带宽高达 30+ TB/s"]
        RF --> TC["Tensor Core MMA 矩阵计算单元 (最高达到 PFLOPS)"]
    end

图 1-2：算术强度在 GPU 存储金字塔（GMEM-SMem-RF）中的分层复用流

GPU 拥有三级核心存储层次： 1. 全局显存（Global Memory / HBM）：容量大（80~144 GB），但延迟高（数百时钟周期）、带宽相对较窄； 2. 共享内存（Shared Memory / SRAM）：片上每 SM 拥有 100~228 KB，带宽达数十 TB/s； 3. 寄存器文件（Register File / RF）：每 SM 拥有高达 64K 个 32-bit 寄存器，带宽超过 30 TB/s，单周期零延迟直连执行单元；

分层分块（Hierarchical Tiling）：CUTLASS 将巨大的 GEMM 问题映射到硬件层级：CTA Tile（Threadblock 级） $\to$ Warp Tile（Warp 级） $\to$ Instruction Tile / MMA Atom（Tensor Core 硬件指令级），通过多级缓存复用将算术强度放大数十倍。

2. 它如何工作（结合图 1-1 与图 1-2）

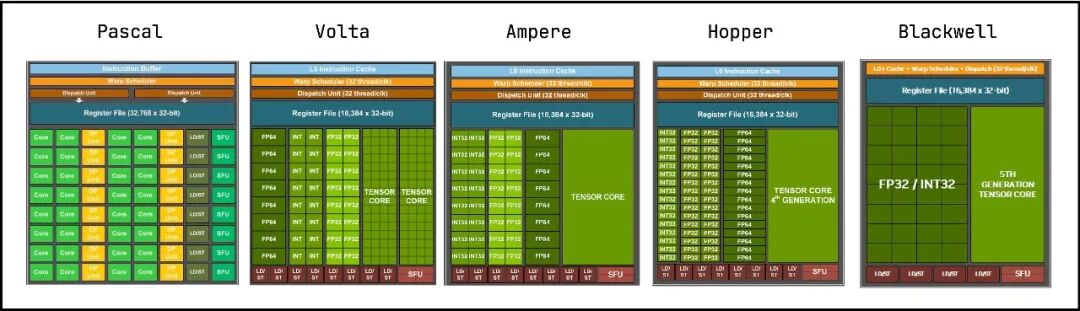

图 1-1：从 Volta 到 Blackwell 的 NVIDIA GPU SM 架构演进与 Tensor Core 升级

CUTLASS 将 GEMM $C = A \cdot B$ （尺寸为 $M \times N \times K$ ）严格分解为三级分块流水线：

CTA 级分块（Threadblock Tile）：
- 将输出矩阵 $C$ 划分为 $M_{\text{tile}} \times N_{\text{tile}}$ 的大块，由一个 Threadblock（CTA）负责；
- 在收缩维度 $K$ 上以步长 $K_{\text{tile}}$ 循环步进。每轮循环中，CTA 内所有线程协同将 $A$ 的 $M_{\text{tile}} \times K_{\text{tile}}$ 分块与 $B$ 的 $K_{\text{tile}} \times N_{\text{tile}}$ 分块从全局显存搬运至共享内存（Shared Memory）；
Warp 级分块（Warp Tile）：
- CTA 内部由多个 Warp（每个 Warp 32 线程）组成。每个 Warp 负责计算 CTA Tile 内的一个子区域 $M_{\text{warp}} \times N_{\text{warp}}$ ；
- Warp 内的线程协同将属于该 Warp 的数据切片从 Shared Memory 加载到每个线程的私有寄存器（Register File）片段（Fragment）中；
指令级分块（MMA Atom / Tensor Core Instruction）：
- Tensor Core 并不是传统单线程独立的标量 ALU，而是 Warp 协同的硬件微架构矩阵乘加阵列（图 1-1）；
- 单条 PTX 指令（如 Ampere 的 mma.sync.aligned.m16n8k16，Hopper 的 wgmma.mma_async）要求 Warp 内的 32 个线程各持有特定的寄存器切片，硬件在几个周期内一次性完成小矩阵（如 $16 \times 8 \times 16$ ）的点积累加。

3. 正确性条件与常见误区

分块几何形状的硬件兼容性：
- 顶层的 CTA Tile 尺寸必须是 Warp Tile 的整数倍，Warp Tile 必须是底层 MMA Atom 尺寸的整数倍；
- 选取的 MMA Atom 必须与目标 GPU 计算能力（Compute Capability）和数据类型严格匹配（例如 Ampere 引入了 BF16/TF32 的 $16 \times 8 \times 16$ ，Hopper 引入了基于异步 TMA 的 64-thread Warp-Group WGMMA）；
“理论算力高”不等于“实际算子跑得快”：
- 很多开发者在没有分析 Roofline 模型的情况下，误以为使用了 Tensor Core 就必然性能暴涨；如果数据维度过小（如小 Batch Decode 阶段的 GEMV），算子瓶颈依然锁死在 HBM 显存带宽上，Tensor Core 往往处于严重饥饿闲置状态。

4. 性能与工程取舍（Roofline 模型与拐点分析）

算术强度与 Roofline 拐点（Ridge Point）：
- 算法的算术强度定义为： $\text{AI} = \frac{\text{总浮点计算量 (FLOPs)}}{\text{最低显存传输字节量 (Bytes)}}$ ；
- 硬件的平衡拐点（Ridge Point）为： $I_{\text{ridge}} = \frac{P_{\text{peak}} \text{ (TFLOPS)}}{BW_{\text{peak}} \text{ (TB/s)}}$
- 优化分水岭：
 - 若 $\text{AI} < I_{\text{ridge}}$ ：算子处于 带宽受限区（Memory-Bound）。优化重点是增大分块复用度、消除中间写回（算子融合 Fusion）；
 - 若 $\text{AI} > I_{\text{ridge}}$ ：算子处于 算力受限区（Compute-Bound）。优化重点是优化指令流水、隐藏 MMA 依赖停顿、提升 Tensor Core 发射饱和度。
Tile 增大带来的双刃剑效应：
- 增大 CTA Tile 尺寸（如从 $128 \times 128$ 增大到 $256 \times 256$ ）能显著提升数据在片上的复用率；
- 负面代价：单 Block 所需的 Shared Memory 和寄存器用量剧增，导致单 SM 上能容纳的活跃 Block 数骤降（Occupancy 崩塌）；同时，若全局矩阵总尺寸较小，过大的 Tile 会导致划分出的 Block 数量甚至小于 GPU 的 SM 总数，造成大量 SM 算力闲置（波次量化损耗 Tail Effect）。

具体演示：GEMM 理想算术强度数学解析

考虑半精度（FP16/BF16，每元素 2 字节）下尺寸为 $M=N=K=128$ 的标准矩阵乘法 $C = A \cdot B$ ：

总浮点操作数（FLOPs）： $\text{FLOPs} = 2 \times M \times N \times K = 2 \times 128 \times 128 \times 128 = 4,194,304 \text{ FLOP}$
最少全局显存传输量（输入读入 + 输出写回）：
- 读取矩阵 $A$ ： $M \times K \times 2\text{ B} = 128 \times 128 \times 2 = 32,768\text{ 字节}$ ；
- 读取矩阵 $B$ ： $K \times N \times 2\text{ B} = 128 \times 128 \times 2 = 32,768\text{ 字节}$ ；
- 写回矩阵 $C$ ： $M \times N \times 2\text{ B} = 128 \times 128 \times 2 = 32,768\text{ 字节}$ ；
- 最少总访存量： $\text{Bytes} = 2 \times (128^2 + 128^2 + 128^2) = 98,304\text{ 字节}$ ；
理想算术强度： $\text{AI} = \frac{4,194,304}{98,304} = \frac{2 \times 128^3}{3 \times 128^2 \times 2} = \frac{128}{3} \approx 42.67 \text{ FLOP/Byte}$
结论：相比逐元素加法仅约 $0.17 \text{ FLOP/Byte}$ 的算术强度，GEMM 具备天然极高的数据复用潜力。CUTLASS 的核心工程使命，就是通过精细的分层 Tiling 让物理硬件能够逼近这一理论复用上限。

实践任务：唯一代码填空题

补齐 GEMM 的理想算术强度估算（忽略 cache 重复和 beta 读）。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

def gemm_intensity(m, n, k, bytes_per_element=2):
    """返回 FLOPs / 最少字节数。"""
    # TODO：只补齐下面这个表达式。
    return ______

assert abs(gemm_intensity(128,128,128,2) - 42.666666666666664) < 1e-12
assert gemm_intensity(1,1,1,2) == 1/3

检查方法

运行本单元格；所有 assert 必须通过。另手工构造一个边界输入，解释预期结果。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“GPU 层级、Tensor Core 与算术强度”的工作机制。

你的答案：

Q2

只看到 Tensor Core utilization 低就盲目增大 tile，为什么可能让性能更差？

你的答案：

Q3

给定 HBM 带宽和 Tensor Core 峰值，如何用 ridge point 判断优化优先级？

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

def gemm_intensity(m, n, k, bytes_per_element=2):
    """返回 FLOPs / 最少字节数。"""
    # 参考实现：表达式直接对应上文不变量。
    return (2.0 * m * n * k) / (bytes_per_element * (m * k + k * n + m * n))

assert abs(gemm_intensity(128,128,128,2) - 42.666666666666664) < 1e-12
assert gemm_intensity(1,1,1,2) == 1/3

Q1 参考答案

输入阶段（Hierarchical Ingestion & CTA Tile Staging）：
- 全局大矩阵存储于容量大但延迟高的 HBM 中。算法将全局输出空间切分为独立的 CTA Tiles（如 $128 \times 128$ ）；
- 在收缩维度 $K$ 上以 $K_{\text{tile}}$ 步长循环推进，CTA 内所有线程协同将当前的 $A$ 矩阵切片和 $B$ 矩阵切片批量加载进片上高速共享内存（Shared Memory），完成第一级数据复用与解耦；
状态变化阶段（Warp Slicing & MMA Atom Execution）：
- CTA 内部的各 Warp 从 Shared Memory 加载属于各自子区域的矩阵碎片（Fragment）到线程私有寄存器（Register File）中；
- 处于同一 Warp 内的 32 个线程协同触发底层的硬件矩阵乘指令（MMA Atom，如 mma.sync 或 WGMMA），Tensor Core 微架构阵列在单指令多周期内直接对寄存器矩阵片段进行乘加点积，中间累加状态完全常驻在专用累加寄存器中；
输出阶段（Epilogue Fusion & Global Write-back）：
- 当 $K$ 维全部切片累加完毕后，累加寄存器中的结果经过 Epilogue（执行偏差相加、激活函数如 SiLU/GELU 融合或量化缩放转换）直接规约格式，最后以合并访存（Coalesced Store）写回全局显存的目标张量中。

Q2 参考答案

若仅观察到 Tensor Core 利用率低下，便脱离全局硬件瓶颈盲目增大 Tile 尺寸，不仅无法解决问题，反而会导致性能剧烈恶化，原因包括以下三个确定性陷阱：

SM 占用率崩塌（Occupancy Collapse）：
- 增大 Tile（例如从 $128 \times 128$ 提升至 $256 \times 256$ ）会使单个 Block 所需的 Shared Memory 呈平方级暴增（超出 100 KB），且每个线程需要持有更多的累加寄存器；
- 这会导致单 SM 上允许并发调度的活跃 Block 数量从 4~8 个被硬件极限压缩至仅剩 1 个。当唯一的 Block 因等待全局访存流水线而发生停顿时，Warp 调度器没有任何其他备用 Warp 可供切换调度，SM 陷入彻底的停滞空转；
尾部波次损耗（Tail Wave / Quantization Overhead）：
- 若矩阵总尺寸规模不大（例如在小 Batch 推理或长文本解码阶段），过大的 Tile 会导致全局被切分出的 Block 总数急剧减少（甚至少于 GPU 的 SM 物理总数，例如 H100 拥有 132 个 SM，而大 Tile 仅切出 64 个 Block）；
- 这会导致大量物理 SM 核心全程处于闲置状态；或者产生“尾部波次”——最后几个 Block 独自占满整张 GPU 运行，并行度严重不足；
未找准根本瓶颈（Memory-Bound 误判）：
- 若算子本身的算术强度远低于硬件 Roofline 拐点（例如 Decode GEMV），其根本瓶颈在于 HBM 显存读带宽已经被彻底打满，Tensor Core 是因为“等米下锅”才利用率低。此时增大 Tile 完全无法突破显存带宽上限，甚至会因寄存器溢出（Spill）引发高延迟 Local Memory 换页，使整体延迟暴涨数倍。

Q3 参考答案

根据 Roofline 性能模型，硬件的平衡拐点（Ridge Point，又称平衡转折点）由硬件规格唯一定义： $I_{\text{ridge}} = \frac{\text{硬件算力峰值 } P_{\text{peak}} \text{ (TFLOPS)}}{\text{显存物理带宽 } BW_{\text{peak}} \text{ (TB/s)}}$ 例如对于 NVIDIA H100 SXM5（BF16 稠密 Tensor Core 算力峰值为 $989 \text{ TFLOPS}$ ，HBM3 显存带宽为 $3.35 \text{ TB/s}$ ）： $I_{\text{ridge}} = \frac{989}{3.35} \approx 295.2 \text{ FLOP/Byte}$

基于 Ridge Point 的优化优先级决策因果律：

计算当前算子的算法算术强度 $\text{AI}_{\text{actual}} = \frac{2 M N K}{\text{Bytes Moved}}$ ；
第一场景： $\text{AI}_{\text{actual}} \ll I_{\text{ridge}}$ （极度带宽受限，如 LLM 生成阶段 GEMV）：
- 最高优先级：削减全局访存量与算子融合。此时任何微调 Tensor Core MMA 流水线、展开循环的操作收益几乎为零；必须优先考虑算子融合（将 GEMM 与 Bias/SiLU/RMSNorm 融为一个 Kernel）、权重 INT4/FP8 量化（将读取字节数削减 2~4 倍）或多 Query 批处理（增大 $M$ 或 $N$ 以提高算术强度）；
第二场景： $\text{AI}_{\text{actual}} \gg I_{\text{ridge}}$ （深度算力受限，如 Prefill 阶段大尺寸 GEMM）：
- 最高优先级：释放 Tensor Core 硬件发射流水线。显存带宽已非主要制约因素；优化重心必须转移至最大化 MMA 指令发射密度、消除 Shared Memory Bank 冲突、通过多级软件流水（Software Pipelining / Asynchronous Copy / TMA）隐藏全局内存与片上内存的传输延迟，确保 Tensor Core 持续满载运行。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。
