第 6 课：张量并行 TP

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

统一完成标准与及格线

代码 4 分、Q1～Q3 各 2 分，通过线 8/10。必须解释正确性边界、显存/通信公式中的单位与分片维度；未实际运行的内容只能标记为静态审查。

对应官方章节：Tensor Parallelism / Tensor parallelism in a transformer block
前置：第 3 课（all-gather / all-reduce / broadcast / scatter）、第 5 课（为什么 ZeRO 之后还需要 TP）
状态：未开始

本课目标

完成后你需要能够：

从矩阵乘法恒等式推导列并行与行并行的切分方式与所需 collective。
解释 Transformer 中 MLP 与 Attention 的 TP 布局（col → row，省一次中间 all-reduce）。
说明 TP 的约束：TP ≤ 注意力头数、GQA 下 K/V 同步问题、TP 通常在节点内（≤8）。
说明 TP 通信为什么在关键路径上、难与计算重叠。

核心概念

1. 矩阵乘法分块恒等式与张量并行的代数基础

张量并行（Tensor Parallelism, TP）是由 Megatron-LM 提出的经典模型并行范式。不同于数据并行（DP/ZeRO）在样本 batch 维度切分，TP 的核心思路是将神经网络层内部的单个矩阵乘法（GEMM）物理拆分到多个不同的 GPU 上协同计算。

在 PyTorch 线性层 $Y = X W^T$ （或标准数学记号 $Y = X W$ ）中，设输入特征矩阵 $X \in \mathbb{R}^{B \times S \times H_{\text{in}}}$ ，权重矩阵 $W \in \mathbb{R}^{H_{\text{in}} \times H_{\text{out}}}$ ，利用矩阵分块乘法的基本恒等式，可以得到两种对称的并行切分方式：

方案 A：列并行线性层（Column Parallel Linear）

将权重矩阵 $W$ 沿着输出特征维度（列维度）切分为 $k$ 块： $W = [W_1, W_2, \dots, W_k]$ ，其中每张卡分得切片 $W_i \in \mathbb{R}^{H_{\text{in}} \times \frac{H_{\text{out}}}{k}}$ 。

输入张量 $X$ 在各卡间完整保留一份副本（无须切分）。各 GPU 本地独立执行矩阵乘：

$Y_i = X \cdot W_i \quad (i = 1, \dots, k)$

全局输出为各卡局部结果在列维度的拼接：

$Y = [Y_1, Y_2, \dots, Y_k] = [X W_1, X W_2, \dots, X W_k] = X [W_1, W_2, \dots, W_k] = X W$

通信语义：若后续算子需要完整输出，需要发起一次 All-Gather 算子将 $[Y_1, \dots, Y_k]$ 跨卡拼接。

方案 B：行并行线性层（Row Parallel Linear）

将权重矩阵 $W$ 沿着输入特征维度（行维度）切分为 $k$ 块： $W = \begin{bmatrix} W_1 \\ W_2 \\ \vdots \\ W_k \end{bmatrix}$ ，其中每张卡分得切片 $W_i \in \mathbb{R}^{\frac{H_{\text{in}}}{k} \times H_{\text{out}}}$ 。

此时输入张量 $X$ 必须同步沿着最后一维切片为 $X = [X_1, X_2, \dots, X_k]$ （通过 Scatter 分发到各卡）。各 GPU 本地计算部分和：

$Z_i = X_i \cdot W_i \quad (i = 1, \dots, k)$

全局输出为各卡局部矩阵乘结果的直接数值相加：

$Y = \sum_{i=1}^k Z_i = \sum_{i=1}^k X_i W_i = [X_1, X_2, \dots, X_k] \begin{bmatrix} W_1 \\ W_2 \\ \vdots \\ W_k \end{bmatrix} = X W$

通信语义：各卡计算出的 $Z_i$ 形状与全局输出完全一致，必须发起一次 AllReduce (Sum) 算子，各卡才能得到完整准确的特征向量 $Y$ 。

2. Transformer 里的配对级联：消除中间通信的精妙设计

如果简单地对每个线性层孤立使用列并行或行并行，每次计算都会分别引入一次 All-Gather 或 AllReduce，带来昂贵的通信开销。Megatron-LM 最天才的架构设计在于：将网络模块设计为“列并行 $\to$ 行并行”的成对级联，使得中间层计算实现零通信跨越！

A. MLP 模块的列行级联与数学等价性证明（如图 6-1 所示）

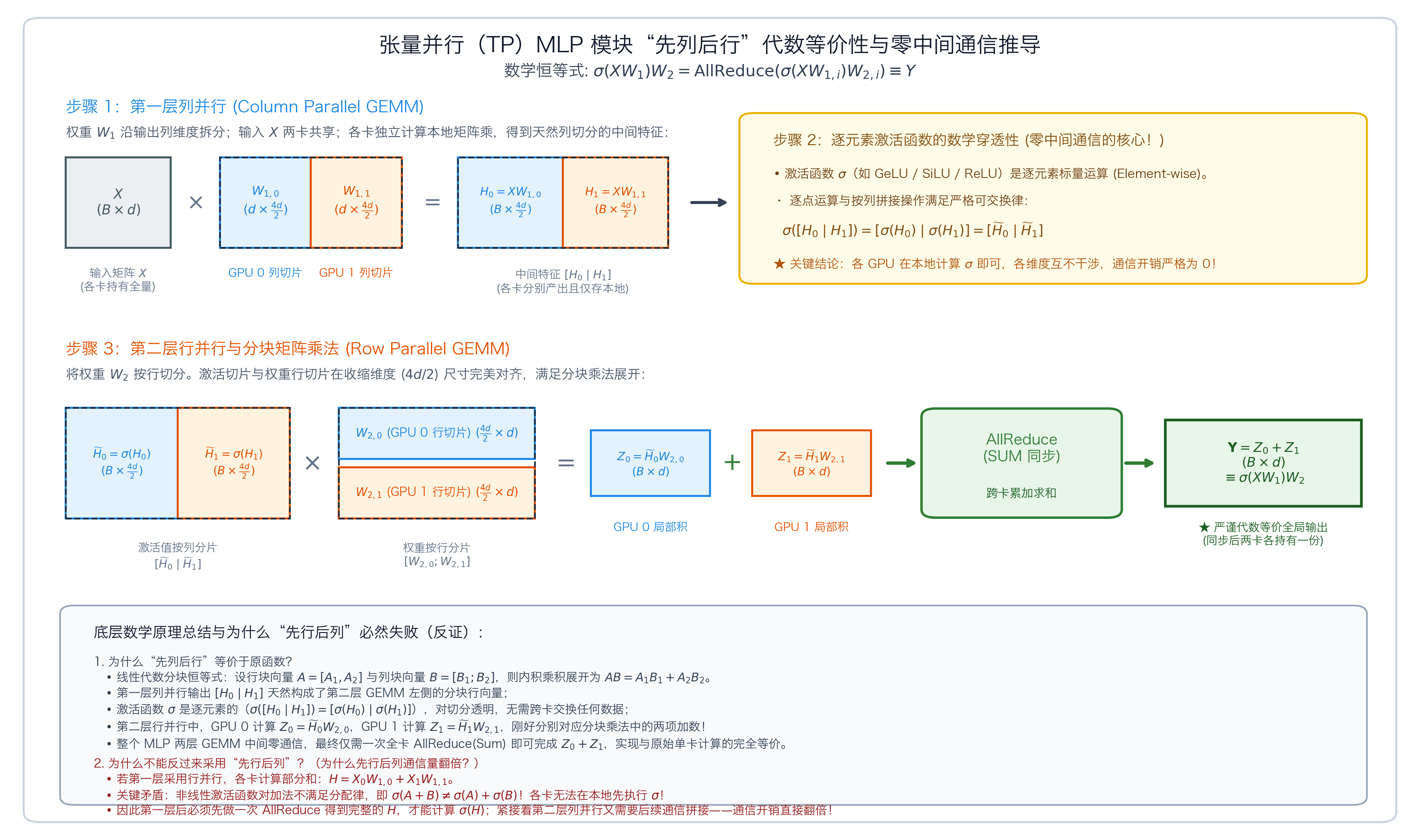

张量并行先列后行代数等价性与零中间通信推导

图 6-1：Megatron-LM MLP 模块“先列后行”分块矩阵乘法代数等价性证明与零中间通信机制

在经典 Transformer MLP 模块中，单卡未切分的标准前向计算流程为： $Y = \sigma(X W_1) \cdot W_2$ 其中输入矩阵 $X \in \mathbb{R}^{B \times d}$ ，升维权重 $W_1 \in \mathbb{R}^{d \times 4d}$ ，逐元素激活函数 $\sigma$ （如 GeLU、SiLU），降维权重 $W_2 \in \mathbb{R}^{4d \times d}$ ，输出特征 $Y \in \mathbb{R}^{B \times d}$ 。

很多初学者容易困惑：为什么各卡各自计算一部分局部矩阵乘，中间完全不通信，最后仅在模块出口做一次 AllReduce 求和，结果就能与单卡全量计算分毫不差地严格等价？

其底层的严密代数推导依托于以下四个数学步骤：

1. 代数基石：分块矩阵乘法恒等式（Block GEMM Identity）

设行分块矩阵 $A = [A_1, A_2, \dots, A_k]$ 与列分块矩阵 $B = \begin{bmatrix} B_1 \\ B_2 \\ \vdots \\ B_k \end{bmatrix}$ ，其中子块 $A_i$ 的列数与 $B_i$ 的行数在内部收缩维度严格相等。由线性代数分块内积展开定理，两者的全局矩阵乘积恒等于各子块对应积的累加和：

$A B = [A_1, A_2, \dots, A_k] \begin{bmatrix} B_1 \\ B_2 \\ \vdots \\ B_k \end{bmatrix} = \sum_{i=1}^k A_i B_i = A_1 B_1 + A_2 B_2 + \dots + A_k B_k$

2. 步骤一：第一层列并行（Column Parallel GEMM）

将升维权重矩阵 $W_1$ 沿输出隐藏层维度（列维度）均分为 $k$ 块（ $k = \text{TP}$ ）： $W_1 = [W_{1, 1}, W_{1, 2}, \dots, W_{1, k}], \quad W_{1, i} \in \mathbb{R}^{d \times \frac{4d}{k}}$
输入张量 $X$ 完整广播至各卡（两卡均常驻完整副本）。
各 GPU 独立执行本地矩阵乘法： $H = X W_1 = X [W_{1, 1}, W_{1, 2}, \dots, W_{1, k}] = [X W_{1, 1}, X W_{1, 2}, \dots, X W_{1, k}] = [H_1, H_2, \dots, H_k]$
每张卡计算出的本地特征为 $H_i = X W_{1, i} \in \mathbb{R}^{B \times \frac{4d}{k}}$ 。此时中间隐藏状态 $H$ 天然以列分块形式分布在各卡本地显存中。

3. 步骤二：逐元素非线性激活的穿透性（零通信的数学核心！）

激活函数 $\sigma$ （如 GeLU、SiLU、ReLU）是逐元素映射（Element-wise），每一个输出标量仅取决于当前位置的输入标量，不发生任何通道间（跨列）的信息混叠与交叉求和。
因此，逐元素函数对按列分块拼接操作具有完全的穿透与可交换性： $\sigma(H) = \sigma([H_1, H_2, \dots, H_k]) = [\sigma(H_1), \sigma(H_2), \dots, \sigma(H_k)] = [\widetilde{H}_1, \widetilde{H}_2, \dots, \widetilde{H}_k]$
关键结论：每张 GPU 仅需在本地对自己的 $H_i$ 执行 $\widetilde{H}_i = \sigma(H_i)$ ，中间完全不需要跨卡交换任何数据，通信开销严格为 0！

4. 步骤三：第二层行并行（Row Parallel GEMM）与分块内积匹配

将第二层降维权重 $W_2$ 沿输入行维度均匀切分： $W_2 = \begin{bmatrix} W_{2, 1} \\ W_{2, 2} \\ \vdots \\ W_{2, k} \end{bmatrix}, \quad W_{2, i} \in \mathbb{R}^{\frac{4d}{k} \times d}$
此时，左侧激活矩阵 $\widetilde{H} = [\widetilde{H}_1, \dots, \widetilde{H}_k]$ 的列切片维度（ $\frac{4d}{k}$ ）与右侧权重矩阵 $W_2$ 的行切片维度（ $\frac{4d}{k}$ ）严格完全对齐！
直接代入前面的分块矩阵乘法恒等式： $\widetilde{H} W_2 = [\widetilde{H}_1, \widetilde{H}_2, \dots, \widetilde{H}_k] \begin{bmatrix} W_{2, 1} \\ W_{2, 2} \\ \vdots \\ W_{2, k} \end{bmatrix} = \sum_{i=1}^k \widetilde{H}_i W_{2, i}$
观察求和式中的每一项 $\widetilde{H}_i W_{2, i}$ ：GPU $i$ 本地持有 $\widetilde{H}_i$ （来自步骤二本地激活）与 $W_{2, i}$ （本地参数切片），因此各卡可以在本地独立完成局部矩阵乘法： $Z_i = \widetilde{H}_i W_{2, i} = \sigma(X W_{1, i}) \cdot W_{2, i} \in \mathbb{R}^{B \times d}$
这一步局部 GEMM 同样完全在各卡本地完成，全程零通信！

5. 步骤四：末尾 AllReduce (Sum) 闭环实现严格等价

观察全局真实输出： $Y = \sum_{i=1}^k Z_i = Z_1 + Z_2 + \dots + Z_k$
各卡本地算出的 $Z_i$ 形状完全一致，均为完整输出尺寸 $(B \times d)$ 。
系统只需在 MLP 模块的出口调用一次 AllReduce(op=Sum) 通信原语： $\text{AllReduce}(\{Z_i\}_{i=1}^k) = \sum_{i=1}^k Z_i = \sum_{i=1}^k \sigma(X W_{1, i}) W_{2, i} \equiv \sigma(X W_1) \cdot W_2 = Y$
一次 AllReduce 即可将所有分块项累加，使每张 GPU 同时获得与单卡计算完全一致的数学真实解 $Y$ ！

6. 为什么颠倒为“先行后列”无法消除中间通信？（反证对比）

若将级联顺序颠倒为“第一层行并行 $\to$ 第二层列并行”：

第一层行切分：输入 $X = [X_1, X_2]$ ，权重 $W_1 = \begin{bmatrix} W_{1, 1} \\ W_{1, 2} \end{bmatrix}$ 。各卡计算局部积 $X_i W_{1, i}$ 。
此时中间隐藏状态为各卡局部积的加和： $H = X_1 W_{1, 1} + X_2 W_{1, 2}$ 。
致命障碍在于非线性激活函数对加法不满足分配律： $\sigma(A + B) \neq \sigma(A) + \sigma(B) \quad (\text{例如 } \text{GeLU}(x_1 + x_2) \neq \text{GeLU}(x_1) + \text{GeLU}(x_2))$
因此各卡绝不能在本地各自计算 $\sigma(X_i W_{1, i})$ ！必须在第一层之后强行插入一次 AllReduce 将 $H$ 累加出来，才能计算激活值 $\sigma(H)$ 。
第二层紧接列并行时，后续又需要通信拼接，导致整个模块必须执行 2 次集体通信。
结论：Megatron-LM 之所以能将通信压缩为仅 1 次 AllReduce，核心正在于“先列切分使得非线性激活在本地解耦”与“后行切分使得矩阵分块内积展开刚好匹配加法规约”的精妙数学对偶。

B. 多头自注意力模块（MHA）的列行级联（如图 6-2 所示）

sequenceDiagram
    autonumber
    participant Input as 输入张量 X
    participant Column as Column Linear (QKV Projection)
    participant Core as Multi-Head Attention Compute
    participant Row as Row Linear (Out Projection)
    participant Comm as 通信原语 (AllReduce)

    Input->>Column: 无通信广播输入 X
    Column->>Core: 各卡计算本地注意力头 (Heads / TP)
    Core->>Row: 局部注意力上下文乘本地行分片
    Row->>Comm: 触发一次 AllReduce 同步各卡部分和
    Comm-->>Input: 输出完整特征向量进入下层

图 6-2：张量并行 Attention 模块一次前向传播数据流与通信点

自注意力模块遵循完全相同的对称哲学：

QKV 投影采用列并行：
- 将 $W_Q, W_K, W_V$ 沿输出头维度（Heads）均分。
- 设总头数为 $H$ ，每个 TP Rank 独立负责 $\frac{H}{\text{TP}}$ 个注意力头。
注意力核心计算（Score & Softmax & Context）：
- 由于不同注意力头之间的计算彼此完全独立，每个 GPU 可以在本地并行完成其管辖头的所有 Scaled Dot-Product Attention 计算，全程零通信。
输出投影层（Out Projection $W_O$ ）采用行并行：
- $W_O$ 权重沿输入头维度行切分，本地 Context 与本地 $W_{O, i}$ 相乘。
- 最后仅在注意力块末尾发起一次 AllReduce (Sum)。

总结：在整个 Transformer Block 的前向计算中，仅包含 2 次 AllReduce（Attention 一次 + MLP 一次）。反向传播时亦包含对应的 2 次 AllReduce（梯度传播伴随算子的对偶反转）。

3. 张量并行（TP）与 ZeRO 的根本差异与关键路径瓶颈

理解 TP 的优势与物理代价是构建超大规模训练系统的分水岭：

TP 与 ZeRO 的显存切分维度本质不同：
- ZeRO/FSDP 仅在样本（DP）维度消除静态权重冗余，对单步计算图内的中间激活张量（Activations）无能为力。
- TP 沿模型隐藏层内部切分：不仅参数、梯度、优化器状态被均分到各卡，连前向与反向中的每一层中间激活也被均分！这使得单层的显存峰值直接缩减至 $1/\text{TP}$ 。
通信在计算的关键路径上（Critical Path Latency）：
- 在 DDP/ZeRO 中，AllReduce 发生在整个 Step 结束阶段，可以通过后向钩子与前层的反向计算完美重叠。
- 而在 TP 中，通信嵌在每一层网络的计算流核心！在图 6-2 中，注意力模块输出的 AllReduce 之后紧接着就是残差连接（Residual Add）和 LayerNorm 归一化。后续算子必须依赖 AllReduce 的全量结果才能启动，GPU 计算流必须在此严格同步阻塞等待。
- 每一层 Transformer 都有 2 次前向阻塞通信 + 2 次反向阻塞通信。32 层的模型单步就要发生 128 次硬性同步等待！
硬件网络约束：TP 必须受限于机内 NVLink 域（ $\text{TP} \le 8$ ）：
- 由于高频阻塞式同步，TP 的吞吐对通信带宽和延迟极度敏感。在机内（NVLink 4/5 带宽可达 900~1800 GB/s，延迟 $< 1\mu s$ ），AllReduce 耗时极短，开销可忽略。
- 若跨机组建 TP=16，通信走 InfiniBand/RoCE 网卡（跨节点单向带宽仅 400~800 Gbps $\approx$ 50~100 GB/s，延迟数百纳秒），带宽暴跌十余倍且经过网络交换机排队，关键路径上的等待气泡将彻底吞噬 Tensor Core 算力。因此，工程铁律是：TP 绝不跨物理节点，通常严格限制在 $\text{TP} \le 8$ 。
架构硬性约束：
- 注意力头数可整除性：多头总数 $H$ 必须能被 $\text{TP}$ 整除（ $H \pmod{\text{TP}} = 0$ ）。
- GQA（分组查询注意力）的制约：对于 Llama-3 8B（32 个 Q 头，8 个 KV 头），如果设置 $\text{TP} = 8$ ，则每张卡分得 4 个 Q 头和 1 个 KV 头，恰好对齐；若强行设 $\text{TP} = 16$ ，则 KV 头（共 8 个）已无法整除分配，必须采用跨 Rank 共享或复制 KV 头的复杂机制。

具体演示与数值推演

以一个 70B 参数的大模型（如 Llama-2-70B / Llama-3-70B）为例，其 BF16 混合精度下的静态模型状态账本为： $\text{Static Memory} = 70 \times 10^9 \times 16\text{ 字节} \approx 1120\text{ GB}$

纯 DDP 方案：单张 80GB GPU 显存极限容量为 80GB，面对 $1120\text{ GB}$ 静态状态直接 OOM，甚至无法完成参数加载。
单机 8 卡开启 $\text{TP} = 8$ ： Static Memory per GPU=1120 GB8=140 GB\text{Static Memory per GPU} = \frac{1120\text{ GB}}{8} = 140\text{ GB} 虽然静态参数降至 140 GB140\text{ GB}，但在 80GB GPU 上依然超出物理显存。这说明单靠机内 TP=8\text{TP}=8 仍无法独立训练 70B 模型，必须进一步叠加：
1. 结合 ZeRO-1/2（分片跨机 DP 优化器状态）；
2. 或结合第 7 课的序列并行（Sequence Parallelism, SP）消除 LayerNorm 上的激活冗余；
3. 或结合第 9 课的流水线并行（Pipeline Parallelism, PP）按层深度切分。
性能实测对照：在单机 8 卡 H100（NVLink 带宽 900 GB/s）上， $\text{TP}=8$ 的端到端 MFU 通常可维持在 45%~55%；而一旦将 $\text{TP}$ 跨机扩展至 16 卡（跨节点走 IB 400G），通信延迟将导致 MFU 暴跌至 20% 以下。

代码填空题

用 torch 模拟列并行与行并行，验证与完整 matmul 等价；再组合成 TP 版 MLP。

Code

import torch
import torch.nn.functional as F

def column_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor:
    """
    模拟列并行：W (out, in) 按【列】切分（即沿 out 维），每卡持有完整输入 x。
    x: (..., in_features)；w: (out_features, in_features)

    每卡局部输出 x @ W_i^T 形状 (..., out/tp)，最后 AllGather 沿 out 维拼回。
    """
    out, inn = w.shape
    assert out % tp == 0
    chunk = out // tp
    parts = []
    for i in range(tp):
        w_i = w[______, :]          # 填空：第 i 个列分片
        parts.append(x @ w_i.T)     # 每卡局部 matmul
    # AllGather：沿输出维拼接所有局部结果
    return torch.cat(parts, dim=______)

def row_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor:
    """
    模拟行并行：W (out, in) 按【行】切分（即沿 in 维），输入 X 也沿最后一维切分。
    x: (..., in_features)；w: (out_features, in_features)

    每卡局部输出 x_i @ W_i^T 形状 (..., out)，最后 AllReduce 求和。
    """
    out, inn = w.shape
    assert inn % tp == 0
    chunk = inn // tp
    parts = []
    for i in range(tp):
        w_i = w[:, ______]                     # 填空：第 i 个行分片
        x_i = x[..., ______]                   # 填空：输入的对应列分片（Scatter）
        parts.append(x_i @ w_i.T)
    # AllReduce：所有局部结果求和
    return sum(parts)

def tp_mlp(x: torch.Tensor, w1: torch.Tensor, w2: torch.Tensor, tp: int) -> torch.Tensor:
    """
    TP 版 MLP：col(GELU) → row。中间不 all-gather、不 all-reduce，
    只在 row 层输出处做一次 all-reduce（sum）。
    返回 (每个 TP rank 的局部输出, 合并后的完整输出)。
    """
    h_col = column_parallel_linear(x, w1, tp)
    h_act = torch.nn.functional.gelu(h_col)
    # 注意：h_act 是"按 out 维分片"的，传给行并行时输入也按该维切分——
    # 行并行函数内部会沿最后一维 scatter，语义恰好对齐（w2 按行切）。
    local = row_parallel_linear(h_act, w2, tp)   # 每卡局部
    return local, sum(local) if isinstance(local, list) else local

def reference_mlp(x, w1, w2):
    return torch.nn.functional.gelu(x @ w1.T) @ w2.T

if __name__ == "__main__":
    torch.manual_seed(0)
    tp = 4
    x = torch.randn(2, 8, 64)
    w1 = torch.randn(256, 64)   # MLP 升维投影
    w2 = torch.randn(64, 256)   # MLP 降维投影

    # 验证列并行
    y_col = column_parallel_linear(x, w1, tp)
    assert torch.allclose(y_col, x @ w1.T), "column parallel mismatch"
    print("列并行等价 ✓")

    # 验证行并行
    y_row = row_parallel_linear(x, w2, tp)
    assert torch.allclose(y_row, x @ w2.T), "row parallel mismatch"
    print("行并行等价 ✓")

    # 验证 TP-MLP 组合
    y_tp = tp_mlp(x, w1, w2, tp)
    assert torch.allclose(y_tp, reference_mlp(x, w1, w2)), "TP-MLP mismatch"
    print("TP-MLP 与完整 MLP 等价 ✓（中间无需 all-reduce）")

三个问答题

Q1

为什么 MLP 用”列并行 → 行并行”而不是”行并行 → 列并行”？请用矩阵乘法恒等式说明两者都正确，但前者每层只做 1 次 all-reduce，后者需要 2 次。

Q2

教材说 TP 的通信”在关键路径上、难以完全隐藏”，而 DP/ZeRO 的通信”可以重叠”。区别的本质是什么？（提示：同步点之后是否还有必须等待该结果的计算；以及 all-reduce 在一个 block 内出现的频率与位置。）

Q3

TP 度数有哪些硬约束？给定 Llama-3 8B（32 Q 头、8 KV 头），TP=16 是否可行？TP=32 呢？需要怎样的实现调整（K/V 同步）？再说明为什么实践中 TP 通常不超过节点内 GPU 数。

检查与通过标准

总分 10 分：代码正确 4 分（列/行分片切片与拼接/求和、TP-MLP 等价验证）、三题各 2 分、通过线 8 分。

一票否决项：

列并行用 all-reduce、行并行用 all-gather（方向搞反）。
认为 TP 只分片权重不分片激活。
认为 TP 可以随便跨节点扩展且没有性能代价。
说不出 TP 度与注意力头数的约束关系。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对；核对后必须解释关键公式，并改一个规模重新计算。

Code

import torch
import torch.nn.functional as F

def column_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor:
    """
    模拟列并行：W (out, in) 按【列】切分（即沿 out 维），每卡持有完整输入 x。
    x: (..., in_features)；w: (out_features, in_features)

    每卡局部输出 x @ W_i^T 形状 (..., out/tp)，最后 AllGather 沿 out 维拼回。
    """
    out, inn = w.shape
    assert out % tp == 0
    chunk = out // tp
    parts = []
    for i in range(tp):
        w_i = w[i * chunk:(i + 1) * chunk, :]          # 填空：第 i 个列分片
        parts.append(x @ w_i.T)     # 每卡局部 matmul
    # AllGather：沿输出维拼接所有局部结果
    return torch.cat(parts, dim=-1)

def row_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor:
    """
    模拟行并行：W (out, in) 按【行】切分（即沿 in 维），输入 X 也沿最后一维切分。
    x: (..., in_features)；w: (out_features, in_features)

    每卡局部输出 x_i @ W_i^T 形状 (..., out)，最后 AllReduce 求和。
    """
    out, inn = w.shape
    assert inn % tp == 0
    chunk = inn // tp
    parts = []
    for i in range(tp):
        w_i = w[:, i * chunk:(i + 1) * chunk]                     # 填空：第 i 个行分片
        x_i = x[..., i * chunk:(i + 1) * chunk]                   # 填空：输入的对应列分片（Scatter）
        parts.append(x_i @ w_i.T)
    # AllReduce：所有局部结果求和
    return sum(parts)

def tp_mlp(x: torch.Tensor, w1: torch.Tensor, w2: torch.Tensor, tp: int) -> torch.Tensor:
    """模拟 col-parallel → GELU → row-parallel；中间局部激活不做 AllGather。"""
    out1 = w1.shape[0]
    assert out1 % tp == 0 and w2.shape[1] == out1
    chunk = out1 // tp
    partial_outputs = []
    for i in range(tp):
        h_i = torch.nn.functional.gelu(x @ w1[i * chunk:(i + 1) * chunk, :].T)
        partial_outputs.append(h_i @ w2[:, i * chunk:(i + 1) * chunk].T)
    # 这里只在 row-parallel 末尾模拟一次 AllReduce(sum)。
    return sum(partial_outputs)

def reference_mlp(x, w1, w2):
    return torch.nn.functional.gelu(x @ w1.T) @ w2.T

if __name__ == "__main__":
    torch.manual_seed(0)
    tp = 4
    x = torch.randn(2, 8, 64)
    w1 = torch.randn(256, 64)   # MLP 升维投影
    w2 = torch.randn(64, 256)   # MLP 降维投影

    # 验证列并行
    y_col = column_parallel_linear(x, w1, tp)
    assert torch.allclose(y_col, x @ w1.T), "column parallel mismatch"
    print("列并行等价 ✓")

    # 验证行并行
    x_row = torch.randn(2, 8, 256)
    y_row = row_parallel_linear(x_row, w2, tp)
    torch.testing.assert_close(y_row, x_row @ w2.T, atol=5e-5, rtol=1e-5)
    print("行并行等价 ✓")

    # 验证 TP-MLP 组合
    y_tp = tp_mlp(x, w1, w2, tp)
    torch.testing.assert_close(y_tp, reference_mlp(x, w1, w2), atol=3e-4, rtol=1e-5)
    print("TP-MLP 与完整 MLP 等价 ✓（中间无需 all-reduce）")

补全后的代码（关键填空处）

def column_parallel_linear(x, w, tp):
    out, inn = w.shape
    chunk = out // tp
    parts = []
    for i in range(tp):
        w_i = w[i * chunk:(i + 1) * chunk, :]     # 列分片：沿 out 维
        parts.append(x @ w_i.T)
    return torch.cat(parts, dim=-1)               # AllGather：沿输出维拼接

def row_parallel_linear(x, w, tp):
    out, inn = w.shape
    chunk = inn // tp
    parts = []
    for i in range(tp):
        w_i = w[:, i * chunk:(i + 1) * chunk]     # 行分片：沿 in 维
        x_i = x[..., i * chunk:(i + 1) * chunk]   # Scatter：输入对应切片
        parts.append(x_i @ w_i.T)
    return sum(parts)                             # AllReduce：求和

验证：column_parallel_linear(x, w1, 4) == x @ w1.T、row_parallel_linear(x, w2, 4) == x @ w2.T、tp_mlp == reference_mlp 全部通过。

三个问答题要点

Q1

数学依据：XW₁W₂ 中，若 W₁ 按列切（输出维）、W₂ 按行切（输入维），则 Σᵢ X·W₁ᵢ·W₂ᵢ = X·W₁·W₂——每 rank 的局部结果直接相加就是正确答案，中间不需要同步；列并行端到端只产生一次 all-reduce（行并行输出处）。
反过来（先 row 后 col）也正确，但 row 输出需要先 all-reduce 得到完整中间激活，才能喂给 col 层——多一次全量 all-reduce。
所以 MLP 布局：col（gate/up 投影 + 激活）→ row（down 投影），每 block 前向 1 次 all-reduce（attention 输出投影同理，共 2 次）。

Q2

本质区别：TP 的同步点之后立即有依赖它的计算（LayerNorm 需要完整 h；下一层 matmul 需要完整输入），且每层出现（每 block 2 次 all-reduce），通信在关键路径上；
DP 的 all-reduce 是一次训练步中的”批量”同步，之后没有逐层依赖，可以完全重叠到 backward 里；
后果：TP 吞吐对带宽极度敏感 → 限制在节点内（NVLink），TP=8→16 跨节点时性能骤降。

Q3

硬约束 1：TP ≤ 注意力头数（QKV 投影沿头维切）；
硬约束 2：TP ≤ 节点内 GPU 数（工程约束，非数学约束）；
GQA：Llama-3 8B 有 32 Q 头但只有 8 KV 头——TP=16/32 时 Q 投影可以继续切，但 K/V 投影分片后需要跨 rank 同步（保证每个 rank 有完整的 KV 头供其 Q 头使用）；TP=32 > 32 头则 Q 投影也无法切；
实践：TP 通常 ≤ 8，因为跨节点带宽不够（哪怕数学上允许）。

通过要点

方向口诀：列并行（W 按 out 切）→ 输出拼接（all-gather）；行并行（W 按 in 切）→ 输出求和（all-reduce）。
TP 同时分片参数与激活；LayerNorm/dropout 需要全量 h → 引出第 7 课 SP。

官方主参考

← 上一课
第 5 课：ZeRO 与 FSDP 下一课 →
第 7 课：序列并行 SP

--- title: "第 6 课：张量并行 TP" jupyter: python3 --- ::: {.callout-note appearance="simple"} **参考答案版**：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。 ::: ::: {.callout-important title="统一完成标准与及格线"} 代码 4 分、Q1～Q3 各 2 分，通过线 8/10。必须解释正确性边界、显存/通信公式中的单位与分片维度；未实际运行的内容只能标记为静态审查。 ::: - 对应官方章节：Tensor Parallelism / Tensor parallelism in a transformer block - 前置：第 3 课（all-gather / all-reduce / broadcast / scatter）、第 5 课（为什么 ZeRO 之后还需要 TP） - 状态：未开始 ## 本课目标完成后你需要能够： - 从矩阵乘法恒等式推导列并行与行并行的切分方式与所需 collective。 - 解释 Transformer 中 MLP 与 Attention 的 TP 布局（col → row，省一次中间 all-reduce）。 - 说明 TP 的约束：TP ≤ 注意力头数、GQA 下 K/V 同步问题、TP 通常在节点内（≤8）。 - 说明 TP 通信为什么在关键路径上、难与计算重叠。 ## 核心概念 ### 1. 矩阵乘法分块恒等式与张量并行的代数基础张量并行（Tensor Parallelism, TP）是由 Megatron-LM 提出的经典模型并行范式。不同于数据并行（DP/ZeRO）在样本 batch 维度切分，TP 的核心思路是将神经网络层内部的单个矩阵乘法（GEMM）物理拆分到多个不同的 GPU 上协同计算。在 PyTorch 线性层 $Y = X W^T$（或标准数学记号 $Y = X W$）中，设输入特征矩阵 $X \in \mathbb{R}^{B \times S \times H_{\text{in}}}$，权重矩阵 $W \in \mathbb{R}^{H_{\text{in}} \times H_{\text{out}}}$，利用矩阵分块乘法的基本恒等式，可以得到两种对称的并行切分方式： #### 方案 A：列并行线性层（Column Parallel Linear）将权重矩阵 $W$ 沿着输出特征维度（列维度）切分为 $k$ 块：$W = [W_1, W_2, \dots, W_k]$，其中每张卡分得切片 $W_i \in \mathbb{R}^{H_{\text{in}} \times \frac{H_{\text{out}}}{k}}$。输入张量 $X$ 在各卡间完整保留一份副本（无须切分）。各 GPU 本地独立执行矩阵乘： $$Y_i = X \cdot W_i \quad (i = 1, \dots, k)$$ 全局输出为各卡局部结果在列维度的拼接： $$Y = [Y_1, Y_2, \dots, Y_k] = [X W_1, X W_2, \dots, X W_k] = X [W_1, W_2, \dots, W_k] = X W$$ - **通信语义**：若后续算子需要完整输出，需要发起一次 **All-Gather** 算子将 $[Y_1, \dots, Y_k]$ 跨卡拼接。 #### 方案 B：行并行线性层（Row Parallel Linear）将权重矩阵 $W$ 沿着输入特征维度（行维度）切分为 $k$ 块：$W = \begin{bmatrix} W_1 \\ W_2 \\ \vdots \\ W_k \end{bmatrix}$，其中每张卡分得切片 $W_i \in \mathbb{R}^{\frac{H_{\text{in}}}{k} \times H_{\text{out}}}$。此时输入张量 $X$ 必须同步沿着最后一维切片为 $X = [X_1, X_2, \dots, X_k]$（通过 **Scatter** 分发到各卡）。各 GPU 本地计算部分和： $$Z_i = X_i \cdot W_i \quad (i = 1, \dots, k)$$ 全局输出为各卡局部矩阵乘结果的直接数值相加： $$Y = \sum_{i=1}^k Z_i = \sum_{i=1}^k X_i W_i = [X_1, X_2, \dots, X_k] \begin{bmatrix} W_1 \\ W_2 \\ \vdots \\ W_k \end{bmatrix} = X W$$ - **通信语义**：各卡计算出的 $Z_i$ 形状与全局输出完全一致，必须发起一次 **AllReduce (Sum)** 算子，各卡才能得到完整准确的特征向量 $Y$。 ### 2. Transformer 里的配对级联：消除中间通信的精妙设计如果简单地对每个线性层孤立使用列并行或行并行，每次计算都会分别引入一次 All-Gather 或 AllReduce，带来昂贵的通信开销。Megatron-LM 最天才的架构设计在于：**将网络模块设计为“列并行 $\to$ 行并行”的成对级联，使得中间层计算实现零通信跨越！** #### A. MLP 模块的列行级联与数学等价性证明（如**图 6-1** 所示） <img src="assets/figs/tp_mlp_math_equivalence.png" width="95%" alt="张量并行先列后行代数等价性与零中间通信推导" /> 图 6-1：Megatron-LM MLP 模块“先列后行”分块矩阵乘法代数等价性证明与零中间通信机制 在经典 Transformer MLP 模块中，单卡未切分的标准前向计算流程为： $$Y = \sigma(X W_1) \cdot W_2$$ 其中输入矩阵 $X \in \mathbb{R}^{B \times d}$，升维权重 $W_1 \in \mathbb{R}^{d \times 4d}$，逐元素激活函数 $\sigma$（如 GeLU、SiLU），降维权重 $W_2 \in \mathbb{R}^{4d \times d}$，输出特征 $Y \in \mathbb{R}^{B \times d}$。很多初学者容易困惑：**为什么各卡各自计算一部分局部矩阵乘，中间完全不通信，最后仅在模块出口做一次 AllReduce 求和，结果就能与单卡全量计算分毫不差地严格等价？** 其底层的严密代数推导依托于以下四个数学步骤： ##### 1. 代数基石：分块矩阵乘法恒等式（Block GEMM Identity）设行分块矩阵 $A = [A_1, A_2, \dots, A_k]$ 与列分块矩阵 $B = \begin{bmatrix} B_1 \\ B_2 \\ \vdots \\ B_k \end{bmatrix}$，其中子块 $A_i$ 的列数与 $B_i$ 的行数在内部收缩维度严格相等。由线性代数分块内积展开定理，两者的全局矩阵乘积恒等于各子块对应积的累加和： $$A B = [A_1, A_2, \dots, A_k] \begin{bmatrix} B_1 \\ B_2 \\ \vdots \\ B_k \end{bmatrix} = \sum_{i=1}^k A_i B_i = A_1 B_1 + A_2 B_2 + \dots + A_k B_k$$ ##### 2. 步骤一：第一层列并行（Column Parallel GEMM） - 将升维权重矩阵 $W_1$ 沿输出隐藏层维度（列维度）均分为 $k$ 块（$k = \text{TP}$）： $$W_1 = [W_{1, 1}, W_{1, 2}, \dots, W_{1, k}], \quad W_{1, i} \in \mathbb{R}^{d \times \frac{4d}{k}}$$ - 输入张量 $X$ 完整广播至各卡（两卡均常驻完整副本）。 - 各 GPU 独立执行本地矩阵乘法： $$H = X W_1 = X [W_{1, 1}, W_{1, 2}, \dots, W_{1, k}] = [X W_{1, 1}, X W_{1, 2}, \dots, X W_{1, k}] = [H_1, H_2, \dots, H_k]$$ - 每张卡计算出的本地特征为 $H_i = X W_{1, i} \in \mathbb{R}^{B \times \frac{4d}{k}}$。此时中间隐藏状态 $H$ 天然以**列分块**形式分布在各卡本地显存中。 ##### 3. 步骤二：逐元素非线性激活的穿透性（零通信的数学核心！） - 激活函数 $\sigma$（如 GeLU、SiLU、ReLU）是**逐元素映射（Element-wise）**，每一个输出标量仅取决于当前位置的输入标量，**不发生任何通道间（跨列）的信息混叠与交叉求和**。 - 因此，逐元素函数对按列分块拼接操作具有完全的穿透与可交换性： $$\sigma(H) = \sigma([H_1, H_2, \dots, H_k]) = [\sigma(H_1), \sigma(H_2), \dots, \sigma(H_k)] = [\widetilde{H}_1, \widetilde{H}_2, \dots, \widetilde{H}_k]$$ - **关键结论**：每张 GPU 仅需在本地对自己的 $H_i$ 执行 $\widetilde{H}_i = \sigma(H_i)$，中间**完全不需要跨卡交换任何数据，通信开销严格为 0**！ ##### 4. 步骤三：第二层行并行（Row Parallel GEMM）与分块内积匹配 - 将第二层降维权重 $W_2$ 沿输入行维度均匀切分： $$W_2 = \begin{bmatrix} W_{2, 1} \\ W_{2, 2} \\ \vdots \\ W_{2, k} \end{bmatrix}, \quad W_{2, i} \in \mathbb{R}^{\frac{4d}{k} \times d}$$ - 此时，左侧激活矩阵 $\widetilde{H} = [\widetilde{H}_1, \dots, \widetilde{H}_k]$ 的列切片维度（$\frac{4d}{k}$）与右侧权重矩阵 $W_2$ 的行切片维度（$\frac{4d}{k}$）**严格完全对齐**！ - 直接代入前面的分块矩阵乘法恒等式： $$\widetilde{H} W_2 = [\widetilde{H}_1, \widetilde{H}_2, \dots, \widetilde{H}_k] \begin{bmatrix} W_{2, 1} \\ W_{2, 2} \\ \vdots \\ W_{2, k} \end{bmatrix} = \sum_{i=1}^k \widetilde{H}_i W_{2, i}$$ - 观察求和式中的每一项 $\widetilde{H}_i W_{2, i}$：GPU $i$ 本地持有 $\widetilde{H}_i$（来自步骤二本地激活）与 $W_{2, i}$（本地参数切片），因此各卡可以在本地独立完成局部矩阵乘法： $$Z_i = \widetilde{H}_i W_{2, i} = \sigma(X W_{1, i}) \cdot W_{2, i} \in \mathbb{R}^{B \times d}$$ - 这一步局部 GEMM **同样完全在各卡本地完成，全程零通信**！ ##### 5. 步骤四：末尾 AllReduce (Sum) 闭环实现严格等价 - 观察全局真实输出： $$Y = \sum_{i=1}^k Z_i = Z_1 + Z_2 + \dots + Z_k$$ - 各卡本地算出的 $Z_i$ 形状完全一致，均为完整输出尺寸 $(B \times d)$。 - 系统只需在 MLP 模块的出口调用**一次 `AllReduce(op=Sum)` 通信原语**： $$\text{AllReduce}(\{Z_i\}_{i=1}^k) = \sum_{i=1}^k Z_i = \sum_{i=1}^k \sigma(X W_{1, i}) W_{2, i} \equiv \sigma(X W_1) \cdot W_2 = Y$$ - 一次 AllReduce 即可将所有分块项累加，使每张 GPU 同时获得与单卡计算完全一致的数学真实解 $Y$！ ##### 6. 为什么颠倒为“先行后列”无法消除中间通信？（反证对比）若将级联顺序颠倒为“第一层行并行 $\to$ 第二层列并行”： 1. 第一层行切分：输入 $X = [X_1, X_2]$，权重 $W_1 = \begin{bmatrix} W_{1, 1} \\ W_{1, 2} \end{bmatrix}$。各卡计算局部积 $X_i W_{1, i}$。 2. 此时中间隐藏状态为各卡局部积的加和：$H = X_1 W_{1, 1} + X_2 W_{1, 2}$。 3. **致命障碍在于非线性激活函数对加法不满足分配律**： $$\sigma(A + B) \neq \sigma(A) + \sigma(B) \quad (\text{例如 } \text{GeLU}(x_1 + x_2) \neq \text{GeLU}(x_1) + \text{GeLU}(x_2))$$ 4. 因此各卡**绝不能**在本地各自计算 $\sigma(X_i W_{1, i})$！必须在第一层之后**强行插入一次 AllReduce** 将 $H$ 累加出来，才能计算激活值 $\sigma(H)$。 5. 第二层紧接列并行时，后续又需要通信拼接，导致整个模块必须执行 **2 次集体通信**。 6. 结论：Megatron-LM 之所以能将通信压缩为仅 1 次 AllReduce，核心正在于**“先列切分使得非线性激活在本地解耦”与“后行切分使得矩阵分块内积展开刚好匹配加法规约”**的精妙数学对偶。 #### B. 多头自注意力模块（MHA）的列行级联（如**图 6-2** 所示） ```{mermaid} sequenceDiagram autonumber participant Input as 输入张量 X participant Column as Column Linear (QKV Projection) participant Core as Multi-Head Attention Compute participant Row as Row Linear (Out Projection) participant Comm as 通信原语 (AllReduce) Input->>Column: 无通信广播输入 X Column->>Core: 各卡计算本地注意力头 (Heads / TP) Core->>Row: 局部注意力上下文乘本地行分片 Row->>Comm: 触发一次 AllReduce 同步各卡部分和 Comm-->>Input: 输出完整特征向量进入下层 ``` 图 6-2：张量并行 Attention 模块一次前向传播数据流与通信点 自注意力模块遵循完全相同的对称哲学： 1. **QKV 投影采用列并行**： - 将 $W_Q, W_K, W_V$ 沿输出头维度（Heads）均分。 - 设总头数为 $H$，每个 TP Rank 独立负责 $\frac{H}{\text{TP}}$ 个注意力头。 2. **注意力核心计算（Score & Softmax & Context）**： - 由于不同注意力头之间的计算彼此完全独立，每个 GPU 可以在本地并行完成其管辖头的所有 Scaled Dot-Product Attention 计算，全程**零通信**。 3. **输出投影层（Out Projection $W_O$）采用行并行**： - $W_O$ 权重沿输入头维度行切分，本地 Context 与本地 $W_{O, i}$ 相乘。 - 最后仅在注意力块末尾发起一次 **AllReduce (Sum)**。 **总结**：在整个 Transformer Block 的前向计算中，仅包含 **2 次 AllReduce**（Attention 一次 + MLP 一次）。反向传播时亦包含对应的 2 次 AllReduce（梯度传播伴随算子的对偶反转）。 ### 3. 张量并行（TP）与 ZeRO 的根本差异与关键路径瓶颈理解 TP 的优势与物理代价是构建超大规模训练系统的分水岭： 1. **TP 与 ZeRO 的显存切分维度本质不同**： - **ZeRO/FSDP** 仅在样本（DP）维度消除静态权重冗余，对单步计算图内的中间激活张量（Activations）无能为力。 - **TP 沿模型隐藏层内部切分**：不仅参数、梯度、优化器状态被均分到各卡，连**前向与反向中的每一层中间激活也被均分**！这使得单层的显存峰值直接缩减至 $1/\text{TP}$。 2. **通信在计算的关键路径上（Critical Path Latency）**： - 在 DDP/ZeRO 中，AllReduce 发生在整个 Step 结束阶段，可以通过后向钩子与前层的反向计算完美重叠。 - **而在 TP 中，通信嵌在每一层网络的计算流核心**！在图 6-2 中，注意力模块输出的 AllReduce 之后紧接着就是残差连接（Residual Add）和 LayerNorm 归一化。后续算子必须依赖 AllReduce 的全量结果才能启动，GPU 计算流必须在此严格**同步阻塞等待**。 - 每一层 Transformer 都有 2 次前向阻塞通信 + 2 次反向阻塞通信。32 层的模型单步就要发生 128 次硬性同步等待！ 3. **硬件网络约束：TP 必须受限于机内 NVLink 域（$\text{TP} \le 8$）**： - 由于高频阻塞式同步，TP 的吞吐对通信带宽和延迟极度敏感。在机内（NVLink 4/5 带宽可达 900~1800 GB/s，延迟 $< 1\mu s$），AllReduce 耗时极短，开销可忽略。 - 若跨机组建 TP=16，通信走 InfiniBand/RoCE 网卡（跨节点单向带宽仅 400~800 Gbps $\approx$ 50~100 GB/s，延迟数百纳秒），带宽暴跌十余倍且经过网络交换机排队，关键路径上的等待气泡将彻底吞噬 Tensor Core 算力。因此，**工程铁律是：TP 绝不跨物理节点，通常严格限制在 $\text{TP} \le 8$**。 4. **架构硬性约束**： - **注意力头数可整除性**：多头总数 $H$ 必须能被 $\text{TP}$ 整除（$H \pmod{\text{TP}} = 0$）。 - **GQA（分组查询注意力）的制约**：对于 Llama-3 8B（32 个 Q 头，8 个 KV 头），如果设置 $\text{TP} = 8$，则每张卡分得 4 个 Q 头和 1 个 KV 头，恰好对齐；若强行设 $\text{TP} = 16$，则 KV 头（共 8 个）已无法整除分配，必须采用跨 Rank 共享或复制 KV 头的复杂机制。 ## 具体演示与数值推演以一个 70B 参数的大模型（如 Llama-2-70B / Llama-3-70B）为例，其 BF16 混合精度下的静态模型状态账本为： $$\text{Static Memory} = 70 \times 10^9 \times 16\text{ 字节} \approx 1120\text{ GB}$$ - **纯 DDP 方案**：单张 80GB GPU 显存极限容量为 80GB，面对 $1120\text{ GB}$ 静态状态直接 OOM，甚至无法完成参数加载。 - **单机 8 卡开启 $\text{TP} = 8$**： $$\text{Static Memory per GPU} = \frac{1120\text{ GB}}{8} = 140\text{ GB}$$ 虽然静态参数降至 $140\text{ GB}$，但在 80GB GPU 上依然超出物理显存。这说明单靠机内 $\text{TP}=8$ 仍无法独立训练 70B 模型，必须进一步叠加： 1. 结合 **ZeRO-1/2**（分片跨机 DP 优化器状态）； 2. 或结合第 7 课的**序列并行（Sequence Parallelism, SP）**消除 LayerNorm 上的激活冗余； 3. 或结合第 9 课的**流水线并行（Pipeline Parallelism, PP）**按层深度切分。 - **性能实测对照**：在单机 8 卡 H100（NVLink 带宽 900 GB/s）上，$\text{TP}=8$ 的端到端 MFU 通常可维持在 45%~55%；而一旦将 $\text{TP}$ 跨机扩展至 16 卡（跨节点走 IB 400G），通信延迟将导致 MFU 暴跌至 20% 以下。 ## 代码填空题用 torch 模拟列并行与行并行，验证与完整 matmul 等价；再组合成 TP 版 MLP。 ```{python} #| course_role: exercise import torch import torch.nn.functional as F def column_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor: """ 模拟列并行：W (out, in) 按【列】切分（即沿 out 维），每卡持有完整输入 x。 x: (..., in_features)；w: (out_features, in_features) 每卡局部输出 x @ W_i^T 形状 (..., out/tp)，最后 AllGather 沿 out 维拼回。 """ out, inn = w.shape assert out % tp == 0 chunk = out // tp parts = [] for i in range(tp): w_i = w[______, :] # 填空：第 i 个列分片 parts.append(x @ w_i.T) # 每卡局部 matmul # AllGather：沿输出维拼接所有局部结果 return torch.cat(parts, dim=______) def row_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor: """ 模拟行并行：W (out, in) 按【行】切分（即沿 in 维），输入 X 也沿最后一维切分。 x: (..., in_features)；w: (out_features, in_features) 每卡局部输出 x_i @ W_i^T 形状 (..., out)，最后 AllReduce 求和。 """ out, inn = w.shape assert inn % tp == 0 chunk = inn // tp parts = [] for i in range(tp): w_i = w[:, ______] # 填空：第 i 个行分片 x_i = x[..., ______] # 填空：输入的对应列分片（Scatter） parts.append(x_i @ w_i.T) # AllReduce：所有局部结果求和 return sum(parts) def tp_mlp(x: torch.Tensor, w1: torch.Tensor, w2: torch.Tensor, tp: int) -> torch.Tensor: """ TP 版 MLP：col(GELU) → row。中间不 all-gather、不 all-reduce，只在 row 层输出处做一次 all-reduce（sum）。返回 (每个 TP rank 的局部输出, 合并后的完整输出)。 """ h_col = column_parallel_linear(x, w1, tp) h_act = torch.nn.functional.gelu(h_col) # 注意：h_act 是"按 out 维分片"的，传给行并行时输入也按该维切分—— # 行并行函数内部会沿最后一维 scatter，语义恰好对齐（w2 按行切）。 local = row_parallel_linear(h_act, w2, tp) # 每卡局部 return local, sum(local) if isinstance(local, list) else local def reference_mlp(x, w1, w2): return torch.nn.functional.gelu(x @ w1.T) @ w2.T if __name__ == "__main__": torch.manual_seed(0) tp = 4 x = torch.randn(2, 8, 64) w1 = torch.randn(256, 64) # MLP 升维投影 w2 = torch.randn(64, 256) # MLP 降维投影 # 验证列并行 y_col = column_parallel_linear(x, w1, tp) assert torch.allclose(y_col, x @ w1.T), "column parallel mismatch" print("列并行等价 ✓") # 验证行并行 y_row = row_parallel_linear(x, w2, tp) assert torch.allclose(y_row, x @ w2.T), "row parallel mismatch" print("行并行等价 ✓") # 验证 TP-MLP 组合 y_tp = tp_mlp(x, w1, w2, tp) assert torch.allclose(y_tp, reference_mlp(x, w1, w2)), "TP-MLP mismatch" print("TP-MLP 与完整 MLP 等价 ✓（中间无需 all-reduce）") ``` ## 三个问答题 ### Q1 为什么 MLP 用"列并行 → 行并行"而不是"行并行 → 列并行"？请用矩阵乘法恒等式说明两者都正确，但前者每层只做 1 次 all-reduce，后者需要 2 次。 ### Q2 教材说 TP 的通信"在关键路径上、难以完全隐藏"，而 DP/ZeRO 的通信"可以重叠"。区别的本质是什么？（提示：同步点之后是否还有必须等待该结果的计算；以及 all-reduce 在一个 block 内出现的频率与位置。） ### Q3 TP 度数有哪些硬约束？给定 Llama-3 8B（32 Q 头、8 KV 头），TP=16 是否可行？TP=32 呢？需要怎样的实现调整（K/V 同步）？再说明为什么实践中 TP 通常不超过节点内 GPU 数。 ## 检查与通过标准总分 10 分：代码正确 4 分（列/行分片切片与拼接/求和、TP-MLP 等价验证）、三题各 2 分、通过线 8 分。一票否决项： - 列并行用 all-reduce、行并行用 all-gather（方向搞反）。 - 认为 TP 只分片权重不分片激活。 - 认为 TP 可以随便跨节点扩展且没有性能代价。 - 说不出 TP 度与注意力头数的约束关系。 ::: {.callout-tip collapse="true" title="💡 点击展开参考答案与详细代码实现" icon="false"} ## 参考答案（仅 answer 分支）先完成题目再核对；核对后必须解释关键公式，并改一个规模重新计算。 ```{python} #| course_role: solution import torch import torch.nn.functional as F def column_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor: """ 模拟列并行：W (out, in) 按【列】切分（即沿 out 维），每卡持有完整输入 x。 x: (..., in_features)；w: (out_features, in_features) 每卡局部输出 x @ W_i^T 形状 (..., out/tp)，最后 AllGather 沿 out 维拼回。 """ out, inn = w.shape assert out % tp == 0 chunk = out // tp parts = [] for i in range(tp): w_i = w[i * chunk:(i + 1) * chunk, :] # 填空：第 i 个列分片 parts.append(x @ w_i.T) # 每卡局部 matmul # AllGather：沿输出维拼接所有局部结果 return torch.cat(parts, dim=-1) def row_parallel_linear(x: torch.Tensor, w: torch.Tensor, tp: int) -> torch.Tensor: """ 模拟行并行：W (out, in) 按【行】切分（即沿 in 维），输入 X 也沿最后一维切分。 x: (..., in_features)；w: (out_features, in_features) 每卡局部输出 x_i @ W_i^T 形状 (..., out)，最后 AllReduce 求和。 """ out, inn = w.shape assert inn % tp == 0 chunk = inn // tp parts = [] for i in range(tp): w_i = w[:, i * chunk:(i + 1) * chunk] # 填空：第 i 个行分片 x_i = x[..., i * chunk:(i + 1) * chunk] # 填空：输入的对应列分片（Scatter） parts.append(x_i @ w_i.T) # AllReduce：所有局部结果求和 return sum(parts) def tp_mlp(x: torch.Tensor, w1: torch.Tensor, w2: torch.Tensor, tp: int) -> torch.Tensor: """模拟 col-parallel → GELU → row-parallel；中间局部激活不做 AllGather。""" out1 = w1.shape[0] assert out1 % tp == 0 and w2.shape[1] == out1 chunk = out1 // tp partial_outputs = [] for i in range(tp): h_i = torch.nn.functional.gelu(x @ w1[i * chunk:(i + 1) * chunk, :].T) partial_outputs.append(h_i @ w2[:, i * chunk:(i + 1) * chunk].T) # 这里只在 row-parallel 末尾模拟一次 AllReduce(sum)。 return sum(partial_outputs) def reference_mlp(x, w1, w2): return torch.nn.functional.gelu(x @ w1.T) @ w2.T if __name__ == "__main__": torch.manual_seed(0) tp = 4 x = torch.randn(2, 8, 64) w1 = torch.randn(256, 64) # MLP 升维投影 w2 = torch.randn(64, 256) # MLP 降维投影 # 验证列并行 y_col = column_parallel_linear(x, w1, tp) assert torch.allclose(y_col, x @ w1.T), "column parallel mismatch" print("列并行等价 ✓") # 验证行并行 x_row = torch.randn(2, 8, 256) y_row = row_parallel_linear(x_row, w2, tp) torch.testing.assert_close(y_row, x_row @ w2.T, atol=5e-5, rtol=1e-5) print("行并行等价 ✓") # 验证 TP-MLP 组合 y_tp = tp_mlp(x, w1, w2, tp) torch.testing.assert_close(y_tp, reference_mlp(x, w1, w2), atol=3e-4, rtol=1e-5) print("TP-MLP 与完整 MLP 等价 ✓（中间无需 all-reduce）") ``` ## 补全后的代码（关键填空处） ```python def column_parallel_linear(x, w, tp): out, inn = w.shape chunk = out // tp parts = [] for i in range(tp): w_i = w[i * chunk:(i + 1) * chunk, :] # 列分片：沿 out 维 parts.append(x @ w_i.T) return torch.cat(parts, dim=-1) # AllGather：沿输出维拼接 def row_parallel_linear(x, w, tp): out, inn = w.shape chunk = inn // tp parts = [] for i in range(tp): w_i = w[:, i * chunk:(i + 1) * chunk] # 行分片：沿 in 维 x_i = x[..., i * chunk:(i + 1) * chunk] # Scatter：输入对应切片 parts.append(x_i @ w_i.T) return sum(parts) # AllReduce：求和 ``` 验证：`column_parallel_linear(x, w1, 4) == x @ w1.T`、`row_parallel_linear(x, w2, 4) == x @ w2.T`、`tp_mlp == reference_mlp` 全部通过。 ## 三个问答题要点 ### Q1 - 数学依据：`XW₁W₂` 中，若 W₁ 按列切（输出维）、W₂ 按行切（输入维），则 `Σᵢ X·W₁ᵢ·W₂ᵢ = X·W₁·W₂`——每 rank 的局部结果直接相加就是正确答案，**中间不需要同步**；列并行端到端只产生一次 all-reduce（行并行输出处）。 - 反过来（先 row 后 col）也正确，但 row 输出需要先 all-reduce 得到完整中间激活，才能喂给 col 层——多一次全量 all-reduce。 - 所以 MLP 布局：col（gate/up 投影 + 激活）→ row（down 投影），每 block 前向 1 次 all-reduce（attention 输出投影同理，共 2 次）。 ### Q2 - 本质区别：TP 的同步点之后**立即有依赖它的计算**（LayerNorm 需要完整 h；下一层 matmul 需要完整输入），且每层出现（每 block 2 次 all-reduce），通信在关键路径上； - DP 的 all-reduce 是一次训练步中的"批量"同步，之后没有逐层依赖，可以完全重叠到 backward 里； - 后果：TP 吞吐对带宽极度敏感 → 限制在节点内（NVLink），TP=8→16 跨节点时性能骤降。 ### Q3 - 硬约束 1：TP ≤ 注意力头数（QKV 投影沿头维切）； - 硬约束 2：TP ≤ 节点内 GPU 数（工程约束，非数学约束）； - GQA：Llama-3 8B 有 32 Q 头但只有 8 KV 头——TP=16/32 时 Q 投影可以继续切，但 K/V 投影分片后需要跨 rank 同步（保证每个 rank 有完整的 KV 头供其 Q 头使用）；TP=32 > 32 头则 Q 投影也无法切； - 实践：TP 通常 ≤ 8，因为跨节点带宽不够（哪怕数学上允许）。 ## 通过要点 - 方向口诀：列并行（W 按 out 切）→ 输出拼接（all-gather）；行并行（W 按 in 切）→ 输出求和（all-reduce）。 - TP 同时分片参数与激活；LayerNorm/dropout 需要全量 h → 引出第 7 课 SP。 ## 官方主参考 - [Ultra-Scale Playbook](https://huggingface.co/spaces/nanotron/ultrascale-playbook) - [PyTorch distributed documentation](https://pytorch.org/docs/stable/distributed.html) ::: ::: {.course-pagination} [**← 上一课** 第 5 课：ZeRO 与 FSDP](lesson05.qmd){.pagination-link .pagination-prev} [**下一课 →** 第 7 课：序列并行 SP](lesson07.qmd){.pagination-link .pagination-next} :::
