第 6 课：量化源码走读：INT4、FP8、NVFP4、MXFP4 与 KV Cache

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与通过标准

本课产出：能从 vLLM/SGLang quantization registry 追到 QuantizationConfig、layer method 与 kernel，并根据硬件、瓶颈和质量证据选择 W4A16、W8A8/FP8、FP4 或 KV 量化。

通过要求：唯一代码填空题通过全部断言；Q1～Q3 都能沿源码对象给出因果链；能指出一个正确性不变量、一个性能边界和一个需要 benchmark 才能确认的结论；总分至少 8/10。

源码版本与阅读方法

本课程使用固定 commit 的永久链接保证行号可复现，同时链接 current docs 供核对最新变化。阅读时先画调用图和状态所有权，再进入分支；不要从大文件第一行机械顺读。

源码阅读顺序：

vLLM model_executor/layers/quantization/__init__.py：QuantizationMethods 与 get_quantization_config。
vLLM base_config.py：QuantizationConfig.get_quant_method 与 QuantizeMethodBase.create_weights/apply。
vLLM compressed_tensors/schemes/：按 W4A16、W8A8 FP8、NVFP4、MXFP4 比较 scheme，不要只看文件名。
SGLang layers/quantization/__init__.py：平台条件下的 registry、CPU/外部平台 override。
SGLang fp8.py、mxfp4.py、nvfp4_online.py、kv_cache.py：追 checkpoint metadata 到实际 op。

源码快照：vLLM 8e958902eee5；SGLang 9deb6952afa4。

核心概念与运行机制

1. 它是什么，解决什么问题

在当代超大规模语言模型（LLM）的工业化部署中，全精度（FP16/BF16）模型面临着严峻的物理制约：

显存容量瓶颈（VRAM Capacity Wall）：一个 70B 参数的 BF16 模型仅权重就需要占据约 140 GB 显存，至少需要两张 80GB GPU 才能勉强加载，留给 KV Cache 和高并发并发批处理（Batch Size）的显存空间极其逼仄；
访存带宽瓶颈（Memory Bandwidth Wall）：在自回归 Decode 阶段，计算强度（FLOPs/Byte）极低，GPU 绝大部分时间都在等待从 HBM 中读取庞大的模型权重与长序列 KV Cache。

模型量化（Model Quantization）（如图 6-1 所示）通过将高精度浮点数映射到低比特离散数值空间

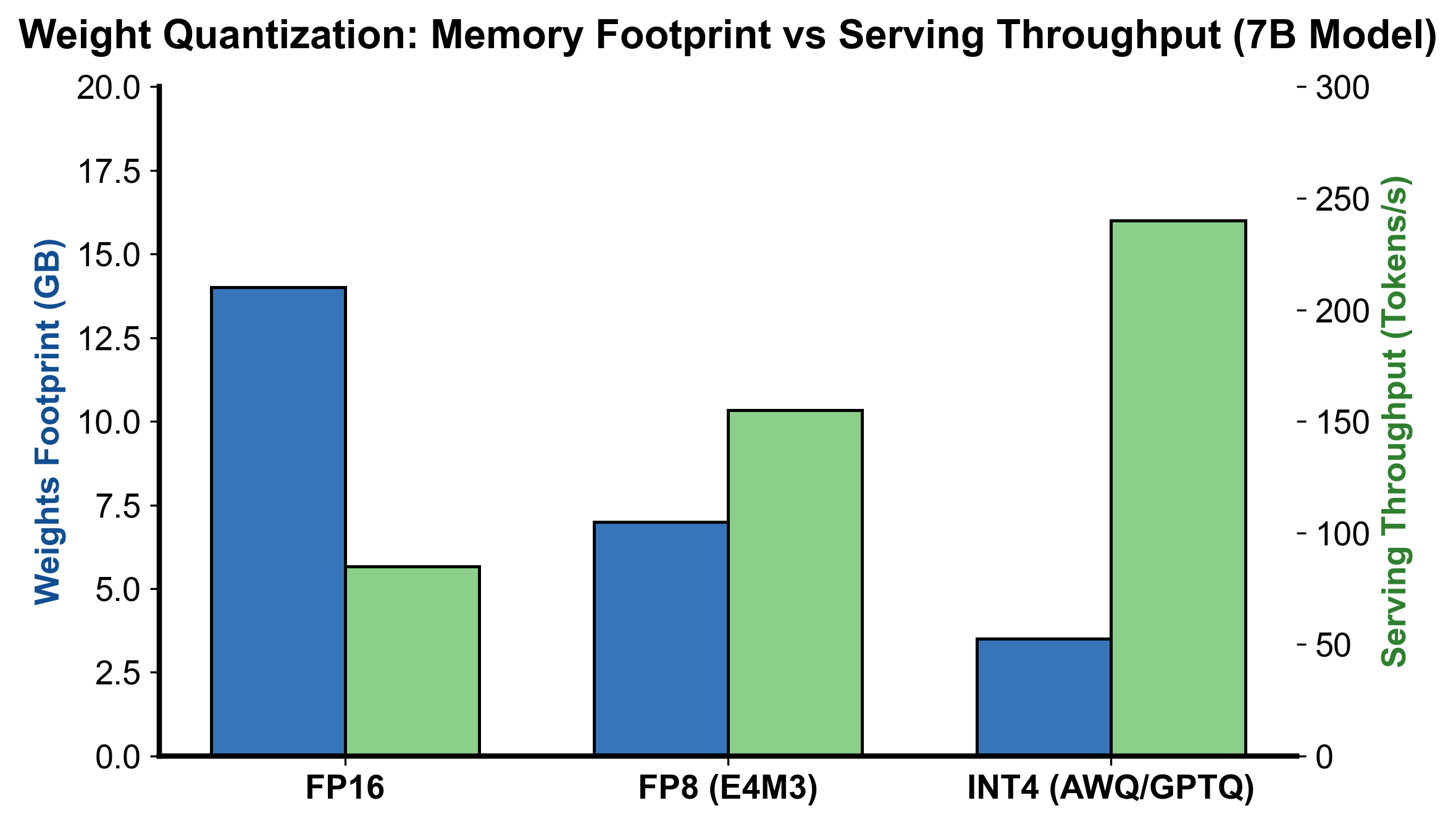

图 6-1：FP16 vs FP8 vs INT4 显存占用与推理吞吐权衡对比

（如 INT8、INT4、FP8、NVFP4、MXFP4），实现显存占用大幅缩减与访存/计算吞吐的数倍跃升。如图 6-1 所示，从 FP16 到 FP8 再到 INT4，模型显存占用可降低 50%~75%，为 KV Cache 腾出巨大的并发容量，同时推动系统吞吐成倍增长。

在现代高性能推理引擎（vLLM 与 SGLang）中，量化不仅仅是一套数学离散化算法，更是一套横跨 权重存储打包（Packing）、运行时配置注册（Registry）、动态在线标定（Calibration）与 GPU 底层硬件算子分发（Kernel Dispatch） 的完整系统工程。

2. 它如何工作

工业级推理引擎中的量化执行流水线具有严密的分层架构（如图 6-2 所示）：

flowchart TD
    Act["输入激活 X (FP16/BF16)"] --> DynamicQuant["动态在线量化: X_quant = round(X / scale)"]
    Weight["低比特权重 W_quant (离线预量化)"] --> WeightLoad["从显存高效拉取压缩数据 (带宽翻倍)"]
    DynamicQuant & WeightLoad --> TensorCore["Tensor Core 硬件执行低精度点积 (INT4/FP8 GEMM)"]
    TensorCore --> ScaleMul["反量化乘缩放因子: Out = TensorCore * (scale_x * scale_w)"]
    ScaleMul --> Out["高精度写回 (FP16/BF16)"]

图 6-2：量化 GEMM 在线标定、Tensor Core 计算与反量化流水线

量化范式与精度矩阵：
- W4A16（权重量化，激活保持高精度）：如 AWQ、GPTQ、Marlin。仅将静态权重压缩为 INT4 存放于 HBM，在 GEMM 算子内部流式反量化回 FP16/BF16 进行计算。核心收益是节省 75% 的权重显存带宽与容量，极度契合单请求或小 Batch 的 Decode 场景。
- W8A8 / FP8（权重与激活双量化）：利用现代 GPU（NVIDIA Ada/Hopper/Blackwell）原生的 FP8 Tensor Core（E4M3 用于前向计算，E5M2 用于梯度或长动态范围），在输入激活进入 GEMM 前执行动态在线量化： $\tilde{X} = \text{clip}\left(\text{round}\left(\frac{X}{s_x}\right), -q_{\max}, q_{\max}\right)$ Tensor Core 直接执行原生的 8-bit 点积累加，吞吐比 FP16 翻倍。
- NVFP4 / MXFP4（Micro-scaling 微缩放 4-bit 范式）：传统 Per-Tensor 或 Per-Channel 量化在 4-bit 下极易因激活异常值（Outliers）导致全盘精度崩溃。NVFP4 与 OCP MXFP4 引入细粒度微块缩放（Micro-block Scaling，如每 16 或 32 个元素共享一个独立的 E2M1 浮点缩放因子），有效将 Outlier 限制在局部微块内，并在 Blackwell 原生 FP4 Tensor Core 上实现近乎 4 倍的计算吞吐。
- KV Cache 量化：独立于模型权重量化，针对长上下文场景将 Paged KV Cache 压缩为 FP8 或 INT4 格式，使单卡支持的上下文长度与最大并发量激增数倍。
源码分层架构与生命周期：
- Registry 注册分发：引擎启动时解析 --quantization 命令行参数与模型 config.json，在 QuantizationRegistry 中匹配对应的 QuantizationConfig 实现类；
- 层级注入与权重打包：模型初始化时，QuantizeMethodBase 拦截模型的 Linear 或 MoE 算子，调用 create_weights 创建低精度 Packed 参数（如将 8 个 INT4 紧凑打包为一个 int32）与对应的 Scale/Zero-Point 张量；
- 权重重排（Layout Transformation）：针对硬件 Tensor Core 的特定内存访问模式（如 Marlin 算子的 Interleaved 权重交织排列），在 process_weights_after_loading 中完成离线内存布局转换；
- 前向执行与算子分发：运行时 apply 方法根据当前的 Batch 尺寸、序列长度与底层硬件 Capability，动态选择最优执行内核（如小 Batch 选择访存优化的 Marlin 内核，大 Batch 选择计算密集的 CUTLASS FP8 内核）。

3. 正确性条件与常见误区

数值范围溢出与不对称 Zero-Point 不变量：
- 在对称量化（Symmetric Quantization）中，量化网格严格关于 0 对称： $X_q = \text{round}(X / s)$ 。若输入激活存在显著的单向分布偏移（如全部大于 0），对称量化会白白浪费一半的离散表达区间；
- 若采用非对称量化（Asymmetric Quantization），必须维护零点偏移量 $z$ ： $X_q = \text{round}(X / s) + z$ 。此时矩阵乘计算必须补偿与零点相关的交叉项，若反量化融合算子遗漏该交叉项，将引发致命的数值偏置与累积误差。
微块缩放（Micro-Scaling）的内存对齐与布局约束：
- NVFP4 / MXFP4 的微块大小（如 16 或 32）要求矩阵的 $K$ 维度和 $N$ 维度必须是微块尺寸的整数倍。若模型存在非对齐的隐藏层维度（如某些特殊 Vocab Size 或 SwiGLU 中间层），必须执行 Padding 填充或特殊边界处理，否则将导致非法显存越界访问。
“显存占用直接除以量化比率”的伪常识：
- 常见误区：误以为将 16-bit 模型量化为 4-bit，整机显存消耗就必定降为原来的 $1/4$ 。
- 实际情况：显存账本不仅包含模型权重，还包含庞大的 KV Cache 显存池、CUDA Graphs 预捕获显存空间、激活工作区（Workspace）、未量化的 Embedding/LM-Head 浮点张量、以及量化引入的额外 Scale/Zero-Point 元数据张量。

4. 性能与工程取舍

W4A16 vs. W8A8 (FP8) 的适用边界：
- W4A16 适合小 Batch（并发数 $\le 8$ ）的自回归 Decode。此时系统处于严重的访存带宽瓶颈，减小权重体积即可线性降低权重拉取时间；但由于激活仍为高精度，Tensor Core 无法启用低精度计算单元，在大 Batch Prefill 下无法提供算力加速。
- W8A8 (FP8) 适合大 Batch 吞吐优先或长 Prompt 的 Prefill 场景。此时系统进入计算受限（Compute-Bound）区间，FP8 Tensor Core 提供的 2 倍峰值算力可显著压缩 TTFT，但在极小 Batch 下由于权重体积大于 INT4，访存延迟反而略逊于 W4A16。
动态量化（Dynamic Quant） vs. 静态标定（Static Quant）：
- 动态在线量化每次前向实时计算激活张量的最大绝对值并推导 Scale，精度极高且无需离线校准集；但代价是引入了规约（Reduction）Kernel 的额外执行时延与显存同步。
- 静态标定使用离线数据集提前计算固定的 Scale，运行时零额外计算开销；但在遭遇分布外（OOD）提示词或极端 Outliers 时极易产生严重截断误差。

具体演示

设输入激活微块为包含 4 个元素的向量： $X = [0.0, 1.0, -2.0, 8.0]$ ，采用对称量化映射到 3-bit 有符号整数空间 $[-q_{\max}, q_{\max}]$ ，其中 $q_{\max} = 7$ ：

计算绝对值最大值： $\max(|X|) = \max([0.0, 1.0, 2.0, 8.0]) = 8.0$ ；
计算缩放因子： $s = \frac{\max(|X|)}{q_{\max}} = \frac{8.0}{7} \approx 1.142857$ ；
执行整型量化与截断： $q_0 = \text{round}(0.0 / s) = 0$ $q_1 = \text{round}(1.0 / (8/7)) = \text{round}(0.875) = 1$ $q_2 = \text{round}(-2.0 / (8/7)) = \text{round}(-1.75) = -2$ $q_3 = \text{round}(8.0 / (8/7)) = 7$ 量化整型向量为 $Q = [0, 1, -2, 7]$ ；
反量化还原： $\hat{X} = Q \times s = [0 \times \frac{8}{7}, 1 \times \frac{8}{7}, -2 \times \frac{8}{7}, 7 \times \frac{8}{7}] = [0.0, 1.143, -2.286, 8.0]$ 最大值 $8.0$ 得到精确无损表达，局部较小数值产生微小的舍入误差。若采用更细粒度的 2 元素微块，误差将被进一步局限和稀释。

实践任务：唯一代码填空题

补齐对称 micro-block fake quantization。它用于理解 scale 粒度，不冒充 NVFP4/MXFP4 的完整格式实现。

只能修改 TODO/______ 位置，不得删除断言或放宽通过条件。

Code

def blockwise_symmetric_fake_quant(values, block_size, qmax):
    if block_size <= 0 or qmax <= 0:
        raise ValueError("invalid quantization geometry")
    restored, scales = [], []
    for start in range(0, len(values), block_size):
        block = values[start:start + block_size]
        max_abs = max((abs(x) for x in block), default=0.0)
        # TODO：零 block 使用 scale=1；其他 block 映射到 [-qmax,qmax]。
        scale = ______
        scales.append(scale)
        for value in block:
            q = ______
            restored.append(q * scale)
    return restored, scales

restored, scales = blockwise_symmetric_fake_quant([0.0, 1.0, -2.0, 8.0], 2, 7)
assert scales == [1/7, 8/7]
assert abs(restored[1] - 1.0) < 1e-12
assert abs(restored[-1] - 8.0) < 1e-12
assert blockwise_symmetric_fake_quant([0.0, 0.0], 2, 7) == ([0.0, 0.0], [1.0])

检查方法

运行断言；把 block size 改为 4，比较数值误差和 scale 数。说明该模型遗漏了真实 FP4 的哪些编码细节。

Q1

从 --quantization 到实际 GEMM kernel，中间至少经过哪些源码层？

你的答案：

Q2

为什么不能笼统地说“NVFP4 比 INT4 先进，所以一定更好”？

你的答案：

Q3

模型量化后权重显存减半，但最大并发只提升 10%，应如何做账和定位？

你的答案：

评分规则

代码 4 分：主路径 2 分、边界条件 1 分、能映射回源码对象 1 分；
Q1～Q3 各 2 分：必须包含对象、状态变化、正确性或成本链；
一票否决：把论文峰值写成普遍生产结论；把源码支持写成所有模型/硬件可用；混淆算法正确性与性能；只背类名而说不清状态所有权。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先独立完成。核对后请更换一个 batch、cache 或硬件条件重新推演，不能只复制。

Code

def blockwise_symmetric_fake_quant(values, block_size, qmax):
    if block_size <= 0 or qmax <= 0:
        raise ValueError("invalid quantization geometry")
    restored, scales = [], []
    for start in range(0, len(values), block_size):
        block = values[start:start + block_size]
        max_abs = max((abs(x) for x in block), default=0.0)
        scale = max_abs / qmax if max_abs else 1.0
        scales.append(scale)
        for value in block:
            q = max(-qmax, min(qmax, round(value / scale)))
            restored.append(q * scale)
    return restored, scales

restored, scales = blockwise_symmetric_fake_quant([0.0, 1.0, -2.0, 8.0], 2, 7)
assert scales == [1/7, 8/7]
assert abs(restored[1] - 1.0) < 1e-12
assert abs(restored[-1] - 8.0) < 1e-12
assert blockwise_symmetric_fake_quant([0.0, 0.0], 2, 7) == ([0.0, 0.0], [1.0])

Q1 参考答案

从命令行参数 --quantization 到底层硬件执行 GEMM Kernel，在 vLLM/SGLang 等现代推理引擎中需历经严密的六层系统映射：

CLI 解析与引擎配置层（CLI & EngineConfig Parser）：命令行解析器捕获 --quantization fp8（或读取模型权重目录下的 quantization_config），构建全局 ModelConfig 与 EngineConfig；
注册表匹配与配置实例化层（Quantization Registry & Factory）：调用 get_quantization_config(quant_name)，在静态注册表中根据量化方案名称与 checkpoint 元数据匹配并实例化专用的 QuantizationConfig 子类（如 FP8Config, AWQConfig, MarlinConfig）；
算子方法注入层（Layer Method Binding & Linear Replacement）：模型构造期间，QuantizationConfig.get_quant_method(layer, prefix) 拦截模型内部的各类线性投影算子（QKV 投影、MLP Gate/Up/Down 等），注入对应的 QuantizeMethodBase 算子实现类；
权重声明与分片打包层（Weight Allocation & Parameter Packing）：调用 QuantizeMethodBase.create_weights，在 GPU 显存上声明紧凑打包的低精度整数或浮点张量（如 INT32 容纳 8 个 INT4 权重）以及对应的 Scale 与 Zero-Point 张量；
检查点加载与内存重排层（Weight Loading & Layout Transformation）：模型加载器将权重写入 GPU，并调用 process_weights_after_loading，根据硬件 Tensor Core 的访存特征执行权重交错重排（如 Marlin 的通道交织和局部转置）；
运行时前向分发与 Kernel 执行层（Forward Runtime & Kernel Dispatch）：在每次前向传播的 apply 函数中，根据当前的 Batch Size（ $M$ 维度）、隐层维度（ $K, N$ ）以及当前 GPU 的 Compute Capability（如 SM80/SM90），动态选择最优的底核实现（如 Marlin、CUTLASS W8A8 GEMM、FlashInfer FP8 GEMM 或 Triton JIT Kernel）。

Q2 参考答案

声称“NVFP4 绝对比 INT4 更先进、一定更好”是典型的脱离硬件微架构与负载边界的工程误区：

硬件微架构的原生支持鸿沟（Hardware Capability & ISA Constraint）：NVFP4 强依赖新一代 GPU（如 NVIDIA Blackwell 架构）原生提供的 FP4 Tensor Core。若在缺乏硬件 FP4 指令集的旧卡（如 Hopper H100 或 Ampere A100）上运行，引擎必须在软件层将 FP4 解包并提升为高精度（Upcasting），不仅无法获得算力加速，反而因为额外的解包开销导致吞吐显著劣于原生 INT4 或 FP16；
W4A4 对比 W4A16 的精度与 Outlier 挑战（Activation Outliers & Precision Risk）：工业界常用的 INT4 主要是 W4A16（仅权重量化，输入激活保持高精度 FP16/BF16），模型精度通常几乎无损；而 NVFP4 属于 W4A4（权重与激活均压缩至 4-bit）。大语言模型深层网络中普遍存在具有极端数值的通道激活异常值（Outliers），将激活压缩至仅有 16 个离散点位的 FP4，即便有 Micro-scaling 微块缩放保护，在复杂数学推理或长上下文检索中仍存在显著的精度劣化风险；
算子生态成熟度与小 Batch Decode 瓶颈：INT4 W4A16 拥有经过工业界数年千锤百炼的极致访存优化算子（如 Marlin），在小 Batch 自回归 Decode（极度访存受限）场景下能够将 HBM 带宽打满至 85% 以上。NVFP4 虽然理论计算算力翻倍，但在单并发或小 Batch 场景下受限于两级 Scale 解码访存开销，其实际端到端时延未必优于成熟的 W4A16。

Q3 参考答案

模型量化后权重显存减半，但系统最大支持的并发请求数（Max Concurrency）仅提升 10%，通常说明系统瓶颈存在严重的非对称性。必须通过精细化显存做账和系统分析来定位根因：

全景显存做账拆解（VRAM Ledger Audit）： $\text{Total VRAM} = \text{Model Weights} + \text{KV Cache Pool} + \text{CUDA Graphs Capture} + \text{Activation Workspace} + \text{Allocator Reserve / Fragmentation}$
核心嫌疑点逐一排查：
- KV Cache 显存未联动压缩：若请求平均序列较长（如 8K~32K Tokens），KV Cache 的显存消耗量往往数倍于模型权重自身。若 KV Cache 仍维持 FP16 精度，并发提升带来的 KV 显存需求呈陡峭线性增长，权重释放出来的少量空间很快被几个长序列并发吞噬；
- CUDA Graphs 静态空间硬性挤占：推理引擎为了消除算子发射开销，通常会为各个 Batch 预捕获 CUDA Graphs。这些图所预留的中间激活缓冲区（Activation Pool）在引擎初始化时就被永久占用（可能高达 10~20 GB），无法转化为 KV Cache 动态池；
- Runtime 存在解包临时副本或内存泄漏（Shadow Buffers）：某些低效的量化实现并未在 Kernel 内部流水线反量化，而是由 Python 在前向计算前将 Packed 权重动态解包为 FP16 临时张量，瞬间制造出巨大的显存尖峰；或者在模型加载后未释放 CPU/GPU 上的原始高精度临时张量；
- 显存分配器外部碎片化（Memory Fragmentation）：PyTorch 底层 CachingAllocator 碎片率过高，导致物理上存在可用显存但无法聚合成连续的虚拟页面。
诊断与定位手段：在服务运行时导出 torch.cuda.memory_snapshot() 观察显存分配树与内存块碎片分布；查询推理引擎 KVCacheManager 实际可用的 Free Blocks 数量；在固定 Prompt 长度下递增并发压测，核对显存增长斜率与理论预期的偏差。

参考资料

源码链接固定到本课审阅 commit；current docs、支持矩阵和默认参数会变化，面试或部署前必须按目标版本重新核对。
