第 10 课：共享内存 Tiled GEMM

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：实现基础 GEMM K-tile 累加，解释数据复用和两个同步点。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：C/C++、线性代数、基本并行编程
本课在路线中的作用：Tiled GEMM 让一个 A/B 子块被 block 内多个输出复用，降低每次 FMA 对 global memory 的需求。

核心心智模型

1. 它是什么，解决什么问题

分块矩阵乘法（Tiled GEMM with Shared Memory） 是高性能计算（HPC）与深度学习算子开发中最具里程碑意义的优化技术。它求解通用矩阵乘法： $C = A \cdot B, \quad A \in \mathbb{R}^{M \times K}, \ B \in \mathbb{R}^{K \times N}, \ C \in \mathbb{R}^{M \times N}$

朴素 GEMM 的“内存墙”灾难（结合图 10-1 与图 10-2 Roofline 模型）：

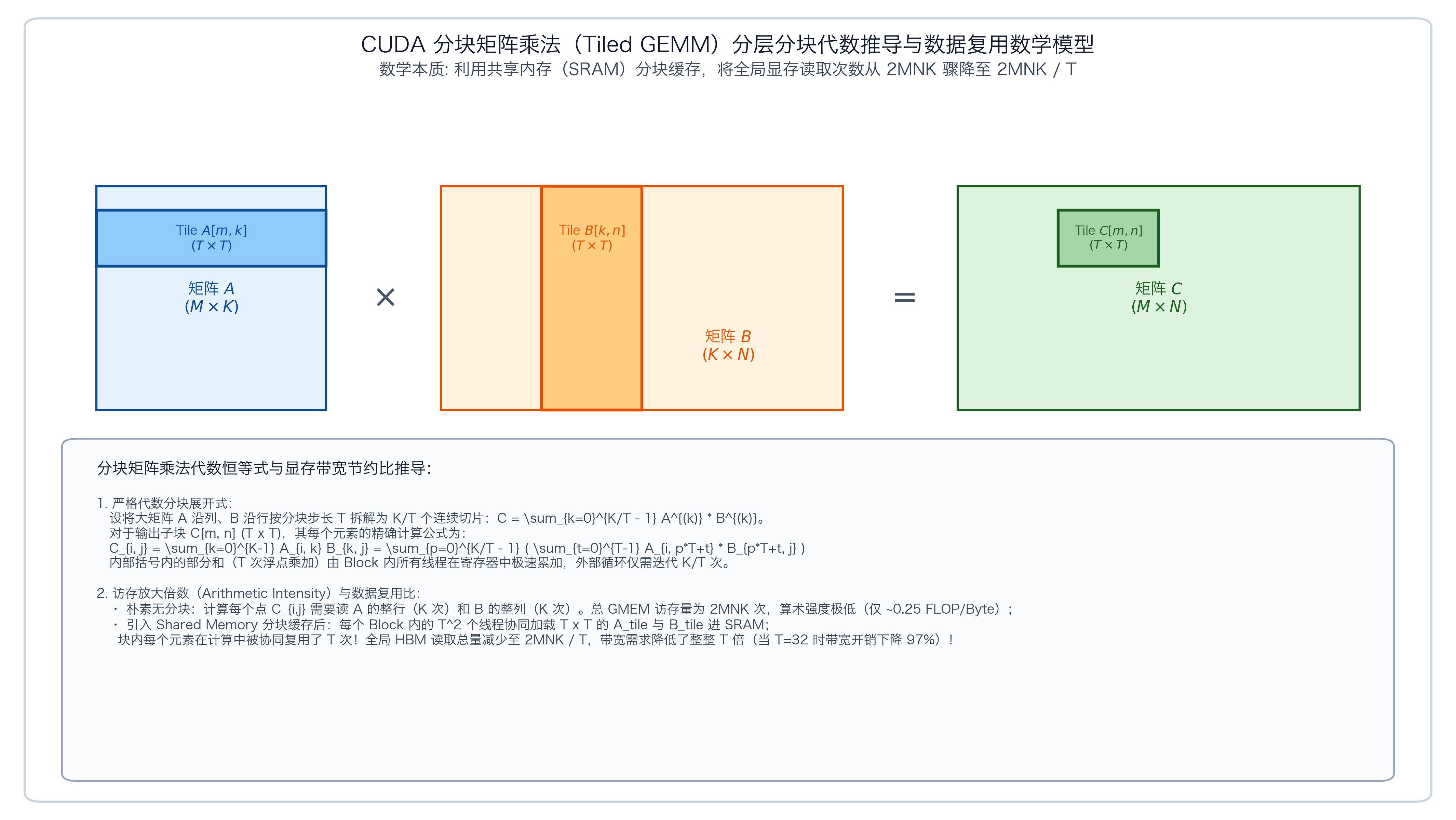

图 10-1：CUDA 分块矩阵乘法（Tiled GEMM）分层分块代数推导与数据复用数学模型

图 10-2：NVIDIA H100 Roofline 性能模型与分块 GEMM 算术强度飞跃曲线

在朴素实现中，每个输出元素 $C_{i, j} = \sum_{k=0}^{K-1} A_{i, k} B_{k, j}$ 。为了执行 1 次乘加运算（FMA，包含 1 次乘法和 1 次加法，共 2 FLOP），线程必须分别从高延迟的全局显存（Global Memory）加载 1 个 float 的 $A_{i, k}$ （4 字节）和 1 个 float 的 $B_{k, j}$ （4 字节）；
朴素计算的算术强度（Arithmetic Intensity）仅为： $\text{AI}_{\text{naive}} = \frac{2 \text{ FLOP}}{4\text{ B} + 4\text{ B}} = 0.25 \text{ FLOP/Byte}$
以 NVIDIA H100 为例，其 FP32 向量理论算力约为 67 TFLOPS，而 HBM3 显存带宽仅为 3.35 TB/s。Roofline 模型的硬件算力拐点高达 $\frac{67}{3.35} \approx 20 \text{ FLOP/Byte}$ 。朴素 GEMM 深陷严重的“显存带宽受限区（Memory-Bound）”，硬件计算单元利用率甚至不足 2%！
分块复用解法（Tiling）：将输入矩阵切分为 $T \times T$ 的片上瓦片（Tiles），利用极高速的 Shared Memory 暂存数据。瓦片内的数据被 Block 内全体线程重复读取 $T$ 次，算术强度线性提升至 $\frac{T}{4} \text{ FLOP/Byte}$ ，使算子迅速逼近甚至进入 Compute-Bound 饱和区。

2. 它如何工作（结合图 10-1 与图 10-3）

以 $T = 16$ 为例，一个 ThreadBlock 包含 $16 \times 16 = 256$ 个线程，负责计算 $C$ 矩阵中一个 $16 \times 16$ 大小的子块：

外层分块推进循环（ $K$ -Loop）：
- 沿收缩维度 $K$ 以步长 $T=16$ 步进（for (int k0 = 0; k0 < K; k0 += TILE)）；
- 在每轮迭代中，Block 内 256 个线程协同将当前 $A$ 矩阵的 $16 \times 16$ 分块和 $B$ 矩阵的 $16 \times 16$ 分块加载到共享内存 As[16][16] 与 Bs[16][16] 中。
第一同步点：写后读保护（Sync 1: RAW Hazard Barrier）：
- 调用 __syncthreads()。强制所有线程必须在此等待，直到整个 $16 \times 16$ 瓦片的数据全部从全局显存写入共享内存完毕，杜绝过早读取未初始化脏数据。
片上乘加累加（Compute & Register Accumulation）：
- 线程从低延迟的 Shared Memory 中依次读取对应的行与列，在本地私有寄存器 acc 中完成当前分块的 $16$ 次 FMA 累加： $\text{acc} \mathrel{+}= \sum_{k=0}^{T-1} A_s[\text{threadIdx.y}][k] \times B_s[k][\text{threadIdx.x}]$
第二同步点：读后写保护（Sync 2: WAR Hazard Barrier）：
- 计算完成后，必须执行第二次 __syncthreads()！确保全体线程都已将当前瓦片的数据消费完毕，防止跑得快的线程开启下一轮循环将新的分块数据覆写进 As/Bs，覆盖掉跑得慢的线程尚未读取的数据。
边界检查与写回：
- 当 $K$ 维循环结束，每个线程将各自寄存器中累加出的最终标量 acc 合并写回全局显存 C[row * N + col]。

flowchart TD
    Init["初始化私有寄存器 acc = 0.0f"] --> LoopK["外层 K 维步进循环 (k0 = 0..K, 步长 T)"]
    LoopK --> LoadTile["全体线程协作: 将全局 A_tile, B_tile 合并加载至片上 As, Bs"]
    LoadTile --> Sync1["第一次 __syncthreads() (写后读 RAW 数据冒险安全屏障)"]
    Sync1 --> Compute["片上计算累加: acc += As[ty][k] * Bs[k][tx] (k 遍历 0..T-1)"]
    Compute --> Sync2["第二次 __syncthreads() (读后写 WAR 覆写保护安全屏障)"]
    Sync2 --> CheckK{"是否遍历完 K 维?"}
    CheckK -->|否| LoopK
    CheckK -->|是| WriteC["边界检查: row < M 且 col < N 则写回 C[row * N + col]"]

图 10-3：CUDA 分块矩阵乘法（Tiled GEMM）片上分块双重同步屏障流水线架构

3. 正确性条件与常见误区

边界线程“中途 Return”导致全 Block 永久死锁：
- 当 $M$ 或 $N$ 不是 $T$ 的整数倍时，边缘 Block 包含越界线程（ $row \ge M$ 或 $col \ge N$ ）；
- 一票否决级致命错误：绝不能在 Kernel 开头写 if (row >= M || col >= N) return;！根据 CUDA 规范，__syncthreads() 必须由 Block 内的所有物理线程协同调用。若部分线程提前退出，剩余线程将在循环内的栅障处无限等待死锁，最终触发驱动超时挂起；
- 正确做法：越界线程必须完整参与全流程与每一次 __syncthreads()，仅在加载显存时填 0（0.0f），并在最终写回 $C$ 矩阵时通过条件守卫跳过写入。
缺漏第二个 __syncthreads() 的读后写数据冒险：
- 很多初学者误以为每轮循环只需要一次同步。如果没有 Sync 2，不同 Warp 的进度差异会使部分线程过早向 As 写入下一个 Tile，摧毁正在执行上一轮计算的线程数据。

4. 性能与工程取舍

瓦片尺寸 $T$ 的扩展权衡（ $16 \to 32$ ）：
- 数据复用率随 $T$ 增大而线性增长（复用率由 16 倍翻倍到 32 倍），算术强度提升到 $8 \text{ FLOP/B}$ ；
- 但 Block 线程数将从 256 暴增到 1024（达到单 Block 允许的硬件上限），Shared Memory 占用从 2 KB 增加到 8 KB，可能大幅压缩 SM 上的活跃线程块总数（Occupancy），增加尾块浪费。
从 Scalar Tile 到 Register Tiling 与 Tensor Core：
- 当前单线程仅计算 1 个输出元素，数据虽然在 Shared Memory 复用了，但在寄存器级别并未复用（每个线程每次都要从 SMEM 读数据）；
- 工业级高性能算子（如 cuBLAS、CUTLASS）采用 2D Register Tiling（如每线程计算 $8 \times 8$ 个输出），并在现代架构上调用硬件原生的 Tensor Core（如 HMMA、MMA PTX 指令），将算力发挥到极致。

具体演示：数据复用率与访存放大对比演算

考虑矩阵尺寸为 $1024 \times 1024$ 的方阵乘法（ $M = N = K = 1024$ ）：

全矩阵浮点计算量： $2 \times 1024^3 \approx 2.147 \times 10^9 \text{ FLOP}$ （约 2.15 GFLOP）；
朴素无分块版本（Naive GEMM）：
- 计算每一个 $C$ 元素，线程都必须从 HBM 读取整整一行 $A$ （1024 个数）和整整一列 $B$ （1024 个数）；
- 全局内存总读取次数： $1024^2 \times (1024 + 1024) = 2 \times 1024^3 \text{ 次读取} \approx 8.59 \text{ GB}$ 流量；
- 算术强度： $\frac{2.15\text{ GFLOP}}{8.59\text{ GB}} \approx 0.25 \text{ FLOP/Byte}$ 。
共享内存分块版本（ $T = 16$ Tiled GEMM）：
- 矩阵被划分为 $(1024/16) \times (1024/16) = 64 \times 64 = 4096$ 个分块；
- 每个分块在 $K$ 维推进 64 轮，每轮协同加载 $16 \times 16 \times 2 = 512$ 个浮点数；
- 全局内存总读取次数： $4096 \times 64 \times 512 = 1.34 \times 10^8 \text{ 次读取} \approx 536.87 \text{ MB}$ 流量；
- 总访存量精确减少为朴素版本的 $\frac{1}{16}$ ！算术强度跃升为 $4.0 \text{ FLOP/Byte}$ ，显存总线压力骤降 93.75%。

实践任务：唯一代码填空题

补齐 tile 内乘加。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

%%writefile /tmp/10_gemm_tiled.cu
#include <cuda_runtime.h>

namespace {

constexpr int TILE = 16;

// Tiled GEMM: C = A * B
// A: [M, K] row-major
// B: [K, N] row-major
// C: [M, N] row-major
//
// 面试里的重点不是打赢 cuBLAS，而是讲清楚：
// 1. naive GEMM 每个 C 元素都要读一整行 A 和一整列 B。
// 2. shared memory tiling 把 A/B 子块缓存下来，让一个 tile 内多个线程复用。
// 3. 每个 thread 负责一个 C[row, col]，在 K 维上分块累加。
//
// 这是精简版：每线程算一个输出元素，TILE=16。
// 更高性能版本会让每线程算多个元素、用寄存器 tile、向量化、cp.async 等。
__global__ void gemm_tiled_kernel(
    const float* __restrict__ A,
    const float* __restrict__ B,
    float* __restrict__ C,
    int M,
    int N,
    int K
) {
    __shared__ float As[TILE][TILE];
    __shared__ float Bs[TILE][TILE];

    int row = blockIdx.y * TILE + threadIdx.y;
    int col = blockIdx.x * TILE + threadIdx.x;

    float acc = 0.0f;

    // 沿 K 维一块一块推进。
    // 每一轮加载 A 的 [row, k_tile:k_tile+TILE)
    // 和 B 的 [k_tile:k_tile+TILE, col] 到 shared memory。
    for (int k0 = 0; k0 < K; k0 += TILE) {
        int a_col = k0 + threadIdx.x;
        int b_row = k0 + threadIdx.y;

        As[threadIdx.y][threadIdx.x] =
            (row < M && a_col < K) ? A[row * K + a_col] : 0.0f;

        Bs[threadIdx.y][threadIdx.x] =
            (b_row < K && col < N) ? B[b_row * N + col] : 0.0f;

        __syncthreads();

        #pragma unroll
        for (int k = 0; k < TILE; ++k) {
            acc += ______;  // TODO: 当前 K 位置的一次 FMA
        }

        // 下一轮会覆盖 As/Bs，所以所有线程必须先算完当前 tile。
        __syncthreads();
    }

    if (row < M && col < N) {
        C[row * N + col] = acc;
    }
}

} // namespace

void launch_gemm_tiled(
    const float* A,
    const float* B,
    float* C,
    int M,
    int N,
    int K,
    cudaStream_t stream
) {
    dim3 block(TILE, TILE);
    dim3 grid((N + TILE - 1) / TILE, (M + TILE - 1) / TILE);
    gemm_tiled_kernel<<<grid, block, 0, stream>>>(A, B, C, M, N, K);
}

检查方法

有 CUDA 环境时执行 nvcc -std=c++17 -c /tmp/10_gemm_tiled.cu -o /tmp/10_gemm_tiled.cu.o；无 CUDA 环境时可运行下方纯 Python/NumPy 仿真单元进行片上分块与边界条件验证。

无 GPU 环境纯 Python/NumPy 仿真验证（即时可运行）

若本地暂无 NVIDIA GPU，可直接运行以下纯 Python 代码，模拟分块瓦片暂存、K-Loop 推进与零填充边界保护：

Code

import numpy as np

def tiled_gemm_numpy_simulate(A, B, tile_size=16):
    """纯 Python 模拟 GPU 共享内存 Tiled GEMM 分块外积累加过程"""
    M, K = A.shape
    K_b, N = B.shape
    assert K == K_b, "矩阵维度不匹配！"

    C = np.zeros((M, N), dtype=np.float32)
    # 模拟 ThreadBlock 2D 网格遍历
    for block_i in range(0, M, tile_size):
        for block_j in range(0, N, tile_size):
            # 局部寄存器累加器瓦片
            acc_tile = np.zeros((tile_size, tile_size), dtype=np.float32)

            # K 维循环推进
            for k0 in range(0, K, tile_size):
                # 模拟全体线程协作从全局内存加载至片上 As, Bs (带边界 0 填充)
                As = np.zeros((tile_size, tile_size), dtype=np.float32)
                Bs = np.zeros((tile_size, tile_size), dtype=np.float32)

                # 填充 As
                sub_a = A[block_i:min(block_i + tile_size, M), k0:min(k0 + tile_size, K)]
                As[:sub_a.shape[0], :sub_a.shape[1]] = sub_a

                # 填充 Bs
                sub_b = B[k0:min(k0 + tile_size, K), block_j:min(block_j + tile_size, N)]
                Bs[:sub_b.shape[0], :sub_b.shape[1]] = sub_b

                # 模拟片上乘加累加 (__syncthreads() 保护后)
                acc_tile += np.dot(As, Bs)

            # 写回输出矩阵 (带边界守卫)
            valid_m = min(tile_size, M - block_i)
            valid_n = min(tile_size, N - block_j)
            C[block_i:block_i + valid_m, block_j:block_j + valid_n] = acc_tile[:valid_m, :valid_n]

    return C

# 单元测试: 使用非 16 整数倍的非对称长方阵验证尾块边界
np.random.seed(42)
mock_A = np.random.randn(35, 45).astype(np.float32)
mock_B = np.random.randn(45, 25).astype(np.float32)

sim_C = tiled_gemm_numpy_simulate(mock_A, mock_B, tile_size=16)
expected_C = np.matmul(mock_A, mock_B)

assert np.allclose(sim_C, expected_C, atol=1e-5), "Tiled GEMM 仿真数值偏离！"
print("Tiled GEMM 跨平台纯 Python 仿真验证 100% 通过！")

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“共享内存 Tiled GEMM”的工作机制。

你的答案：

Q2

把边界线程直接 return 为什么可能让其余线程死锁？

你的答案：

Q3

从 TILE=16 改 32 时资源与 occupancy 会怎样变化？

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

%%writefile /tmp/10_gemm_tiled.cu
#include <cuda_runtime.h>

namespace {

constexpr int TILE = 16;

// Tiled GEMM: C = A * B
// A: [M, K] row-major
// B: [K, N] row-major
// C: [M, N] row-major
//
// 面试里的重点不是打赢 cuBLAS，而是讲清楚：
// 1. naive GEMM 每个 C 元素都要读一整行 A 和一整列 B。
// 2. shared memory tiling 把 A/B 子块缓存下来，让一个 tile 内多个线程复用。
// 3. 每个 thread 负责一个 C[row, col]，在 K 维上分块累加。
//
// 这是精简版：每线程算一个输出元素，TILE=16。
// 更高性能版本会让每线程算多个元素、用寄存器 tile、向量化、cp.async 等。
__global__ void gemm_tiled_kernel(
    const float* __restrict__ A,
    const float* __restrict__ B,
    float* __restrict__ C,
    int M,
    int N,
    int K
) {
    __shared__ float As[TILE][TILE];
    __shared__ float Bs[TILE][TILE];

    int row = blockIdx.y * TILE + threadIdx.y;
    int col = blockIdx.x * TILE + threadIdx.x;

    float acc = 0.0f;

    // 沿 K 维一块一块推进。
    // 每一轮加载 A 的 [row, k_tile:k_tile+TILE)
    // 和 B 的 [k_tile:k_tile+TILE, col] 到 shared memory。
    for (int k0 = 0; k0 < K; k0 += TILE) {
        int a_col = k0 + threadIdx.x;
        int b_row = k0 + threadIdx.y;

        As[threadIdx.y][threadIdx.x] =
            (row < M && a_col < K) ? A[row * K + a_col] : 0.0f;

        Bs[threadIdx.y][threadIdx.x] =
            (b_row < K && col < N) ? B[b_row * N + col] : 0.0f;

        __syncthreads();

        #pragma unroll
        for (int k = 0; k < TILE; ++k) {
            acc += As[threadIdx.y][k] * Bs[k][threadIdx.x];
        }

        // 下一轮会覆盖 As/Bs，所以所有线程必须先算完当前 tile。
        __syncthreads();
    }

    if (row < M && col < N) {
        C[row * N + col] = acc;
    }
}

} // namespace

void launch_gemm_tiled(
    const float* A,
    const float* B,
    float* C,
    int M,
    int N,
    int K,
    cudaStream_t stream
) {
    dim3 block(TILE, TILE);
    dim3 grid((N + TILE - 1) / TILE, (M + TILE - 1) / TILE);
    gemm_tiled_kernel<<<grid, block, 0, stream>>>(A, B, C, M, N, K);
}

Q1 参考答案

输入阶段（Grid-to-Block Tile Mapping & Collaborative Load）：
- 算法将输出矩阵 $C$ 划分成二维网格，每个 Block 包含 $16 \times 16 = 256$ 个线程，负责计算 $C$ 的一个 $16 \times 16$ 子块。线程在本地寄存器中初始化累加变量 acc = 0.0f；
- 沿收缩维度 $K$ 步进（步长为 16），在每个步进轮次中，Block 内全部 256 个线程协同从全局显存分别加载 $A$ 矩阵的 $16 \times 16$ 切片与 $B$ 矩阵的 $16 \times 16$ 切片到共享内存 As 与 Bs 中。遇到边界外的虚拟位置直接填充浮点数 0.0f；
状态变化阶段（Double Barrier & Inner-Tile Matrix Multiplication）：
- 第一同步点（Sync 1 / RAW 保护）：调用 __syncthreads()，强制全体线程阻塞等待，直到片上两个 $16 \times 16$ 瓦片的数据全部写入完毕；
- 寄存器级乘加累加：每个线程从 As 读取所属行的 16 个值，从 Bs 读取所属列的 16 个值，通过循环展开执行 16 次乘加运算累积到私有寄存器 acc 中。这一步实现了瓦片内数据被复用 16 次的巨大收益；
- 第二同步点（Sync 2 / WAR 保护）：计算完毕后再次调用 __syncthreads()，确保全 Block 线程都已完全读取完当前瓦片，杜绝执行过快的线程提前开启下一轮循环覆写 As 和 Bs；
输出阶段（Boundary-Guarded Global Write）：
- 当 $K$ 维全部推进完毕，每个有效线程（ $row < M$ 且 $col < N$ ）将本地私有寄存器中沉淀出的完整点积结果 acc 单次写入目标全局显存 C[row * N + col]。

Q2 参考答案

将边界线程直接执行 return 退出 Kernel 会破坏 CUDA 硬件同步协议，必然导致同 Block 内的其余有效线程陷入永久死锁（Hardware Deadlock）：

CUDA 栅障指令（Bar.Sync）的物理约束：
- __syncthreads() 在硬件 PTX 层面对应 bar.sync 指令。该指令要求当前 ThreadBlock 内处于存活状态的全部预期线程（Expected Thread Count）协同到达屏障计数器，硬件计数器达标后才会统一释放所有线程继续向下执行；
死锁形成的确定性因果链：
- 当矩阵边界不能被分块大小整除时，边界 Block 内的部分线程满足 row >= M || col >= N；
- 若这些越界线程直接 return 提前终止了物理生命周期，硬件调度器中该 Block 的实际存活执行线程数减少；
- 留在循环内计算有效数据的正常线程执行到 __syncthreads() 栅障时，硬件控制器仍在无限期等待已经死掉的越界线程到达该栅障；
- 剩余线程被永久挂起，SM 调度单元无法释放该 Block，GPU 执行流被彻底卡死，数秒后触发驱动层看门狗超时机制（cudaErrorLaunchTimeout）导致程序崩溃；
铁律：Block 内所有线程的控制流分支中，__syncthreads() 必须在全 Block 范围内是聚合一致的。越界线程必须保持存活并按相同次数调用 __syncthreads()，仅通过 0.0f 参与虚拟计算，最后写回时通过分支跳过。

Q3 参考答案

将分块尺寸从 $\text{TILE}=16$ 扩大到 $\text{TILE}=32$ 会对硬件资源和 SM Occupancy（占用率）产生剧烈的结构性重塑：

线程数与硬件限制：
- 单 Block 线程数从 $16 \times 16 = 256$ 暴增到 $32 \times 32 = 1024$ 。1024 正是 NVIDIA 现代 GPU（如 Ampere、Hopper）允许的单 Block 最大物理线程上限；
共享内存用量激增：
- 瓦片元素数由 $2 \times 16^2 = 512$ 个浮点数（2 KB）剧增至 $2 \times 32^2 = 2048$ 个浮点数（8 KB）。虽然 8 KB 仍在现代 SM（通常拥有 100~228 KB SMEM）的安全范围内，但空间放大了 4 倍；
Occupancy（占用率）与延迟隐藏能力受挫：
- 单 SM 的最大并发物理线程数通常为 2048；
- 当 $\text{TILE}=16$ （256 线程/Block）时，单个 SM 最多可容纳 $2048 / 256 = 8$ 个并发 Block，Warp 调度器拥有极其充裕的 Candidate Warps 来掩盖显存访问延迟，理论 Occupancy 可达 100%；
- 当 $\text{TILE}=32$ （1024 线程/Block）时，单个 SM 理论上最多只能驻留 $2048 / 1024 = 2$ 个 Block。一旦每个线程使用的寄存器数量稍有增加（例如超过 32 个），SM 就会因为寄存器文件耗尽而被迫降级为只能驻留 1 个 Block（Occupancy 瞬间跌至 50%），削弱了 GPU 动态隐藏内存延迟的能力；
性能收益的权衡：
- 尽管 Occupancy 可能下降，但每个元素在片上的复用次数由 16 倍提升到 32 倍，全局访存流量直接减半，算术强度翻倍。在显存带宽极度受限（Memory-Bound）的超大矩阵场景下，这种访存压缩带来的增益往往能压倒 Occupancy 下降的损失。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。
